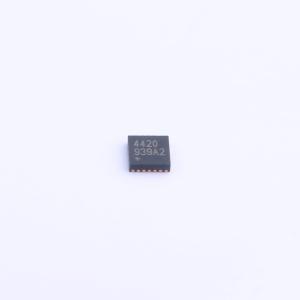

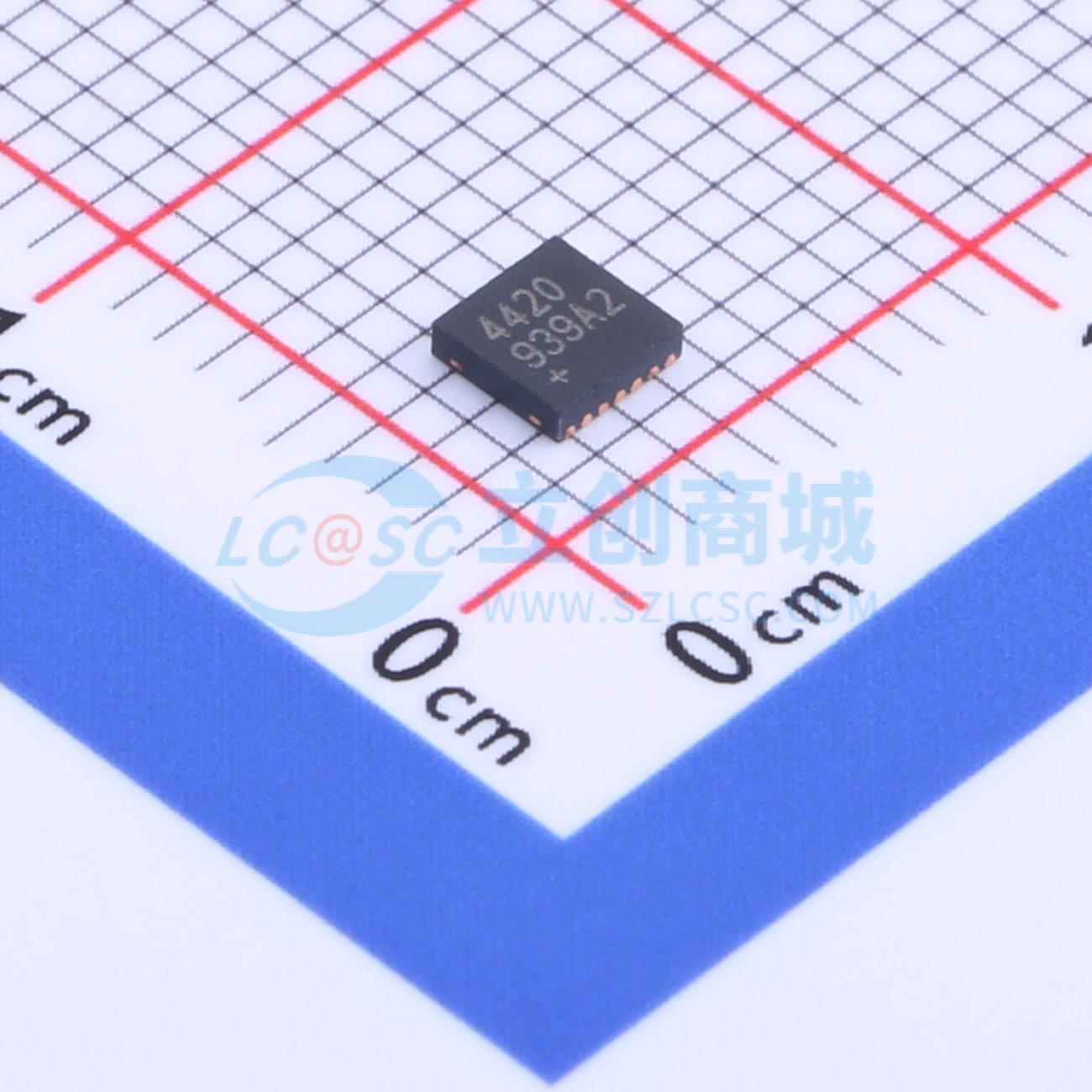

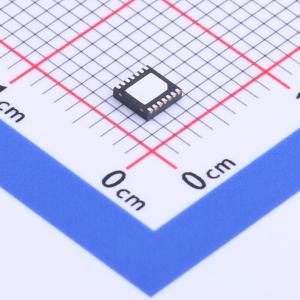

DS4420N+T&R

I2C可编程增益音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: I2C可编程增益放大器，用于音频产品、全差分、可编程增益放大器，适合音频应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS4420N+T&R
商品编号: C2682703
商品封装: TDFN-14-EP(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

DS4420是一款用于音频应用的全差分可编程增益放大器。其增益范围为 -35dB 至 +25dB，可通过 I2C 接口进行控制，并且针对驱动低至 50Ω 的负载进行了优化。增益可在整个范围内以 3dB 为增量进行调节。三个地址输入用于选择 I2C 从地址，可使同一总线上最多连接八个器件。该产品采用单 5V 电源供电，工作温度范围为 -20℃ 至 +70℃。它采用 3mmx3mm TDFN 封装。

商品特性

差分输入和输出
-35dB 至 +25dB 可调增益
低输出噪声
驱动 50Ω 负载时失真低
通过 I2C 接口编程实现 3dB 增益步进
单 5V 电源供电
所有增益设置下带宽均为 20kHz
小型 3mm x 3mm x 0.8mm TDFN 封装
同一 I2C 总线上最多可连接八个 DS4420

应用领域

电话耳机
音频音量控制
麦克风增益控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	-
	工作电压	4.5V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.03%
	静态电流(Iq)	3mA
	工作温度	-20℃~+70℃
	输入类型	差分
