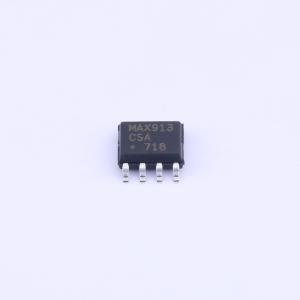

温馨提醒：图片仅供参考，商品以实物为准

MAX913CSA+T

单/双路、超高速、低功耗、高精度TTL比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX913单路和MAX912双路高速、低功耗比较器具备差分输入和互补TTL输出。快速的传播延迟（典型值为10ns）、极低的电源电流以及包含负电源轨的宽共模输入范围，使MAX912/MAX913非常适合低功耗、高速、单+5V（或±5V）应用，如V/F转换器或开关稳压器。 MAX912/MAX913的输出在线性区域内保持稳定。这一特性消除了高速比较器在输入信号缓慢变化时常见的输出不稳定问题。 MAX912/MAX913可由单+5V电源或±5V双电源供电。MAX913是LT1016的改进型直接替换产品。它在功耗大幅降低的情况下，提供了更宽的输入电压范围和相当的速度。MAX912双路比较器与MAX913性能相当，并具备独立的锁存控制功能。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX913CSA+T
商品编号: C2682700
商品封装: SO-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

MAX913单路和MAX912双路高速、低功耗比较器具备差分输入和互补TTL输出。快速的传播延迟（典型值为10ns）、极低的电源电流以及包含负电源轨的宽共模输入范围，使MAX912/MAX913非常适合低功耗、高速、单+5V（或±5V）应用，如V/F转换器或开关稳压器。 MAX912/MAX913的输出在线性区域内保持稳定。这一特性消除了高速比较器在输入信号缓慢变化时常见的输出不稳定问题。 MAX912/MAX913可由单+5V电源或±5V双电源供电。MAX913是LT1016的改进型直接替换产品。它在功耗大幅降低的情况下，提供了更宽的输入电压范围和相当的速度。MAX912双路比较器与MAX913性能相当，并具备独立的锁存控制功能。

商品特性

超快速（10ns）
单+5V或双±5V电源供电
输入范围可扩展至负电源以下
低功耗：每个比较器6mA（+5V）
无最小输入信号压摆率要求
无电源电流尖峰
在线性区域内稳定
输入可超过任一电源
低失调电压：0.8mV
现提供小型μ封装

应用领域

过零检测器
以太网线路接收器
开关稳压器
高速采样电路
高速触发器
宽范围V/F转换器
快速脉冲宽度/高度鉴别器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	100uV
	输入偏置电流(Ib)	2uA
	传播延迟(tpd)	10ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	-
	输出模式	TTL
	静态电流(Iq)	400uA
	工作温度	0℃~+70℃
	最大电源宽度(Vdd-Vss)	10V
	单电源	4.5V~5V
	双电源(Vee ~ Vcc)	±5V
