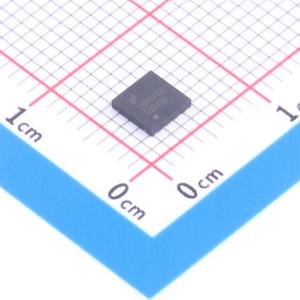

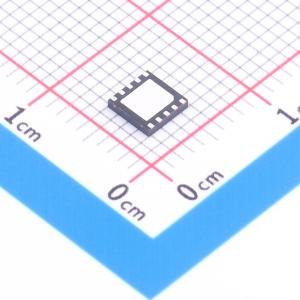

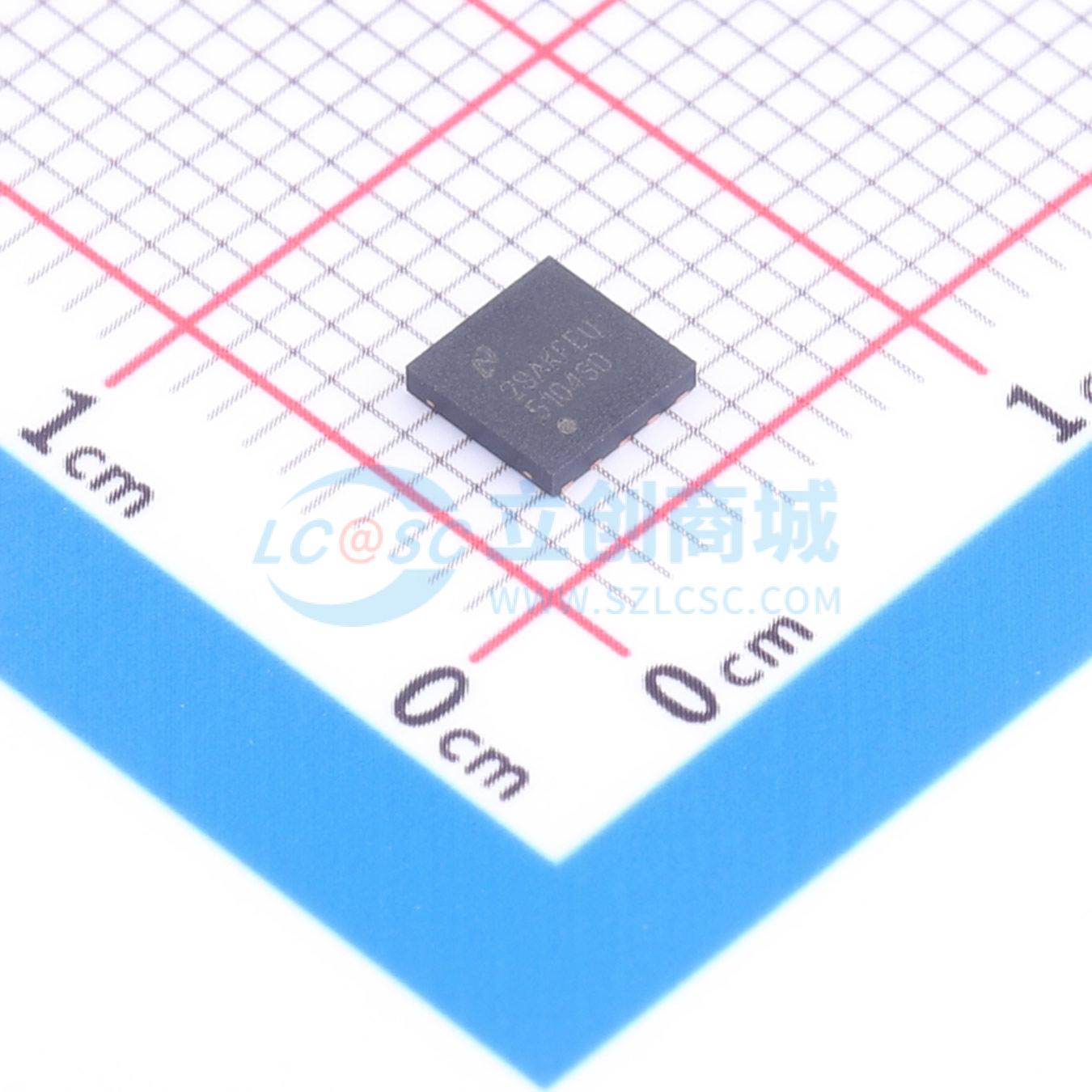

LM5104SD/NOPB

描述: LM5104 具有 8V UVLO 和自适应延迟的 2A、100V 半桥栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5104SD/NOPB
商品编号: C2676932
商品封装: WSON-10-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM5104高压栅极驱动器专为在同步降压配置中驱动高端和低端N沟道MOSFET而设计。浮动高端驱动器可在高达100 V的电源电压下工作。高端和低端栅极驱动器由单个输入控制。每个状态变化都以自适应方式控制，以防止直通问题。除了自适应转换时序外，还可以根据外部设置电阻按比例增加额外的延迟时间。集成了高压二极管，用于为高端栅极驱动自举电容充电。强大的电平转换器可高速运行，同时功耗低，并能从控制逻辑向高端栅极驱动器提供清晰的电平转换。低端和高端电源轨均设有欠压锁定功能。该器件提供标准SOIC和WSON封装。

商品特性

可驱动高端和低端N沟道MOSFET
具有可编程额外延迟的自适应上升和下降沿
单输入控制
自举电源电压范围高达118 V DC
快速关断传播延迟（典型值25 ns）
可驱动1000 pF负载，上升和下降时间为15 ns
电源轨欠压锁定
SOIC和4 mm × 4 mm的WSON-10封装

应用领域

电流馈电推挽式电源转换器
高压降压稳压器
有源钳位正激式电源转换器
半桥和全桥转换器

交货周期

订货1-3个工作日

购买数量

(1000个/圆盘，最小起订量 10 个)

个

起订量：10 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.8A

	属性	参数值
	拉电流(IOH)	1.6A
	工作电压	9V~14V
	上升时间(tr)	600ns
	下降时间(tf)	15ns
	工作温度	-40℃~+125℃
