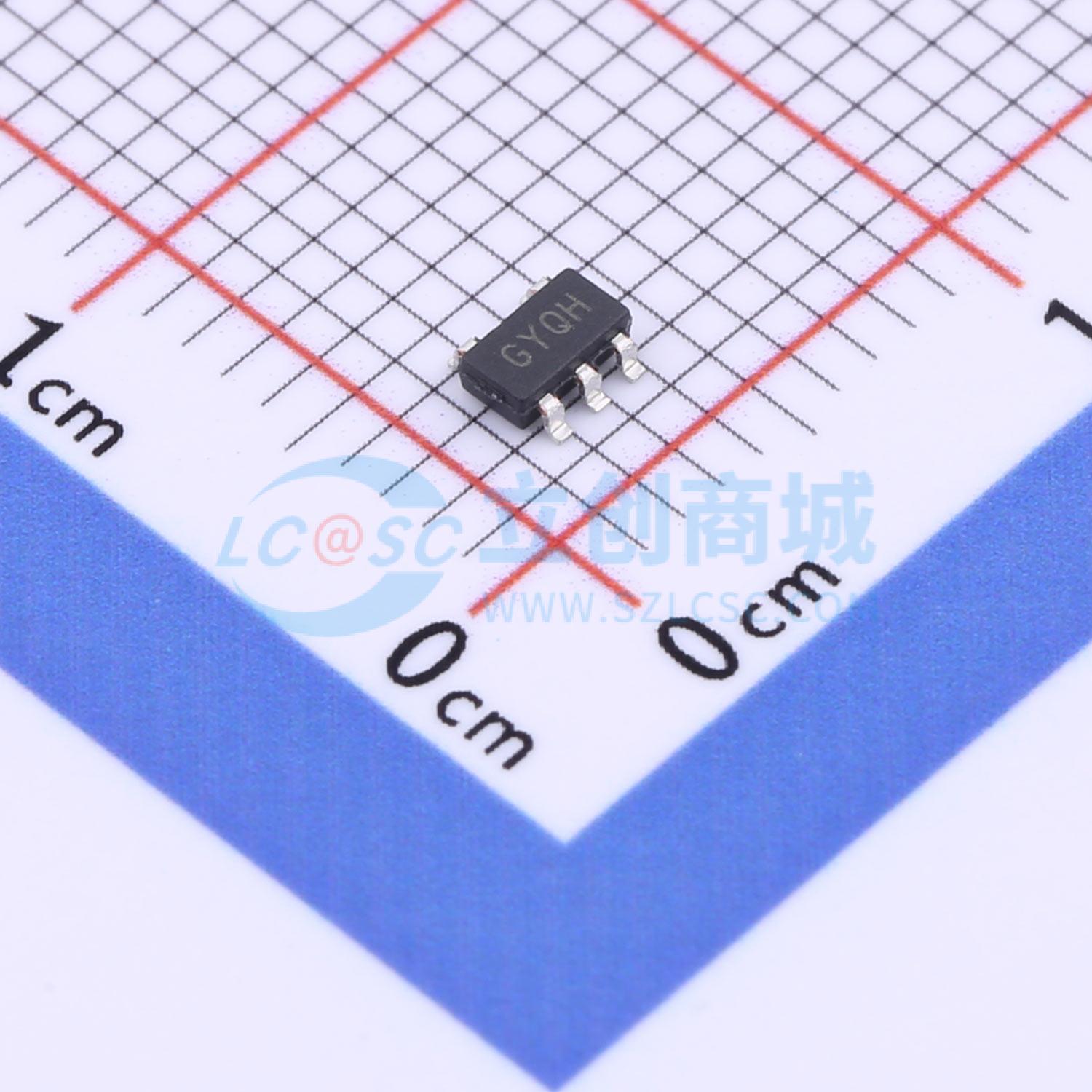

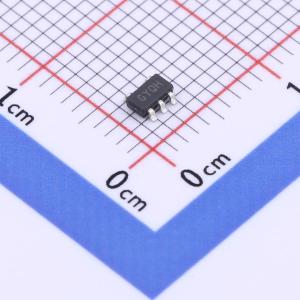

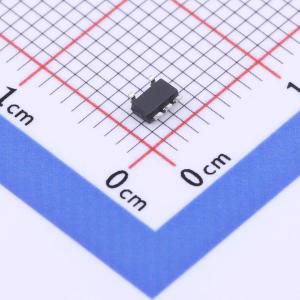

MCP1401T-E/OT

MCP1401/02是高速MOSFET驱动器，能够提供500 mA的峰值电流。反相或同相单通道输出可直接由TTL或CMOS（3V至18V）控制。这些器件还具有低直通电流、匹配的上升/下降时间和传播延迟，使其非常适合高开关频率应用。 MCP1401/02器件采用4.5V至18V单电源供电，能够在19 ns（典型值）内轻松对470 pF的栅极电容进行充放电。它们在导通和关断状态下均具有足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。 在其功率和电压额定值范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们能够承受高达500 mA的反向电流被强制回流到其输出端，而不会损坏或出现逻辑混乱。所有引脚均具备高达1 kV（HBM）和300V（MM）的静电放电（ESD）全面保护。

• 高峰值输出电流：500 mA（典型值）
• 宽输入电源电压工作范围：4.5V至18V
• 输出级低直通/交叉导通电流
• 高容性负载驱动能力：19 ns内驱动470 pF（典型值）；34 ns内驱动1000 pF（典型值）
• 短延迟时间：35 ns（典型值）
• 匹配的上升/下降时间
• 低电源电流：逻辑“1”输入时为0.85 mA（典型值）；逻辑“0”输入时为0.1 mA（典型值）
• 闩锁保护：可承受500 mA反向电流
• 逻辑输入可承受高达5V的负摆幅
• 节省空间的5引脚SOT - 23封装

• 开关模式电源
• 脉冲变压器驱动
• 线路驱动器
• 电机和螺线管驱动
