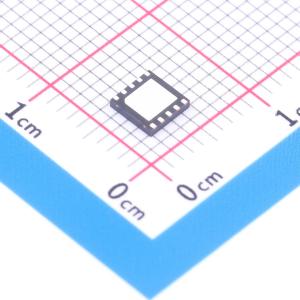

LM5102SD/NOPB
LM5102SD/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5102 具有 8V UVLO 和可编程延迟的 2A、100V 半桥栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5102SD/NOPB
- 商品编号
- C2676922
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 550mA | |
| 工作电压 | 9V~14V | |
| 上升时间(tr) | 600ns | |
| 下降时间(tf) | 15ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
LM5102高压栅极驱动器旨在驱动同步降压或半桥配置中的高端和低端N沟道MOSFET。浮动高端驱动器能够在高达100 V的电源电压下工作。输出可独立控制。每个输出的上升沿可通过编程电阻独立延迟。集成了高压二极管，用于为高端栅极驱动自举电容充电。强大的电平转换器可高速运行，同时功耗低，并能将控制逻辑信号干净地转换为高端栅极驱动器的电平。低端和高端电源轨均设有欠压锁定功能。该器件提供标准的VSSOP 10引脚和WSON 10引脚封装。
商品特性
- 驱动高端和低端N沟道MOSFET
- 高端和低端上升沿延迟可独立编程
- 自举电源电压范围高达118 V直流
- 快速关断传播延迟（典型值25 ns）
- 可驱动1000 pF负载，上升和下降时间为15 ns
- 电源轨欠压锁定
- 低功耗
- 定时器可在序列中途终止
应用领域
- 电流馈电推挽式电源转换器
- 半桥和全桥电源转换器
- 同步降压转换器
- 双开关正激式电源转换器
- 有源钳位正激式转换器
