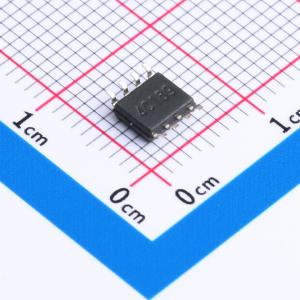

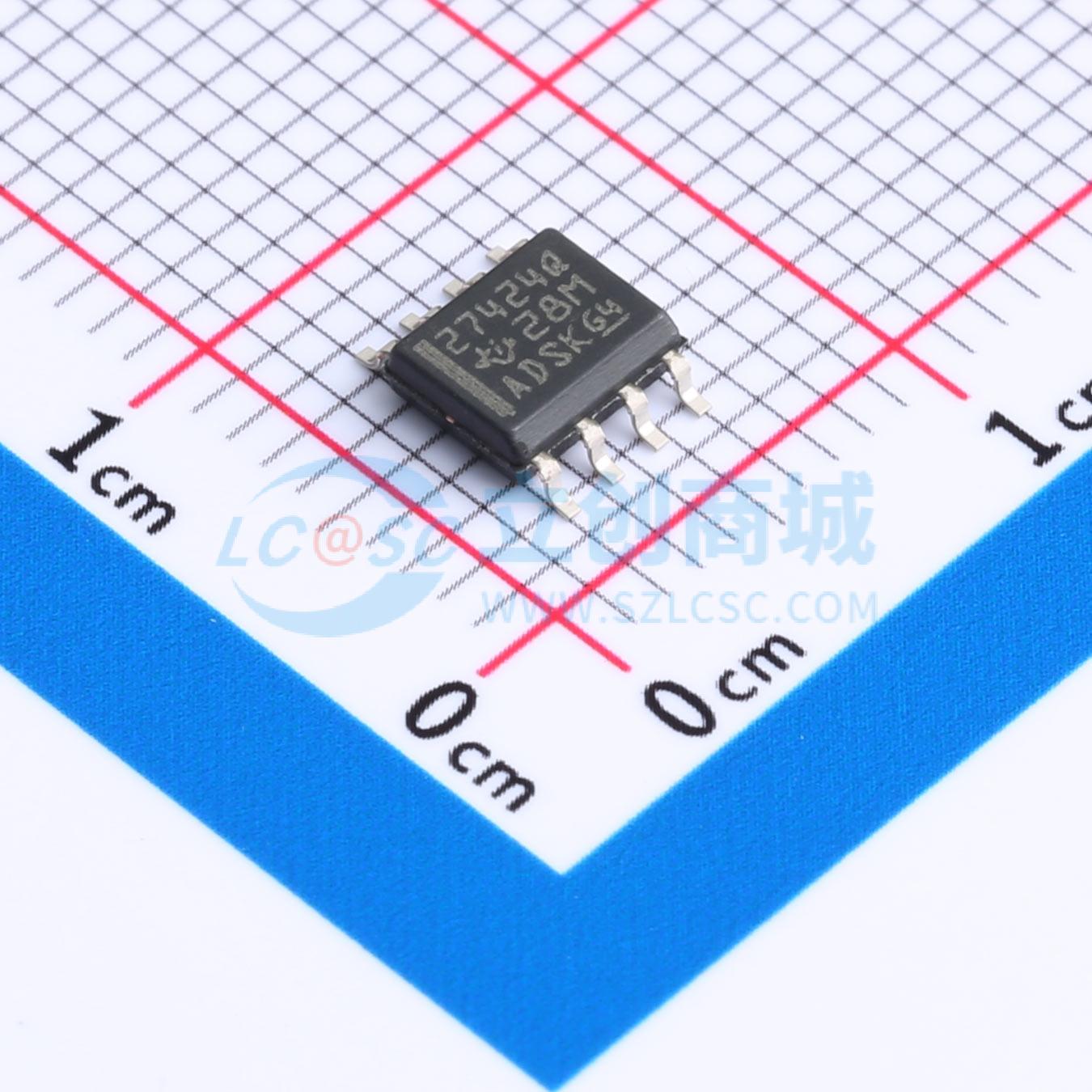

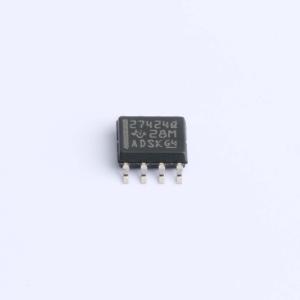

UCC27424QDRQ1

带使能端的双路4A高速低端MOSFET驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UCC2742x-Q1 系列器件为高速双 MOSFET 驱动器，能够向容性负载提供大峰值电流。该系列提供两种标准逻辑选项：双反相驱动器和双同相驱动器。它们采用标准 8 引脚 SOIC (D) 封装
品牌名称: TI(德州仪器)
商品型号: UCC27424QDRQ1
商品编号: C2676923
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	25ns
	传播延迟 tpHL	35ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	-
	功能特性	使能关断；交错导通保护

商品概述

UCC2742x-Q1是带有使能端的双路4A高速低侧MOSFET驱动器，属于高速双路MOSFET驱动器，可向容性负载提供较大的峰值电流，提供双反相驱动器和双同相驱动器两种标准逻辑选项，可采用标准8引脚SOIC封装，热增强型8引脚PowerPAD封装的MSOP封装可大大降低热阻，改善长期可靠性。产品采用可减少击穿电流的设计，能够在MOSFET开关切换期间的米勒平坦区域提供所需的4A电流，独特的双极和MOSFET混合输出级并联，可在低电源电压下实现高效的拉电流和灌电流，带有使能功能，可更好地控制驱动器的运行，使能引脚内部上拉至VDD电源实现高电平有效逻辑运行，也可保持断开连接状态实现标准运行。

商品特性

符合汽车应用要求，符合AEC-Q100标准
器件温度等级1，环境工作温度范围为-40℃~+125℃
器件HBM ESD分类等级2，器件CDM ESD分类等级C6
采用业界通用引脚排列
每个驱动器配置使能功能
高电流驱动能力可达±4A
独特的双极和CMOS真正驱动输出级，可在MOSFET米勒阈值提供高电流
输入与TTL和CMOS兼容，特性与电源电压无关
驱动1.8nF负载时，上升时间典型值为20ns，下降时间典型值为15ns
输入下降时典型传播延迟为25ns，输入上升时典型传播延迟为35ns
电源电压工作范围为4V~15V
可并联双输出以获得更高的驱动电流
可采用热增强型MSOP PowerPAD封装
额定工作温度范围为-40℃~+125℃

应用领域

开关模式电源
直流/直流转换器
电机控制器
线路驱动器
D类开关放大器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.8A
	工作电压	4V~15V
	上升时间(tr)	20ns
