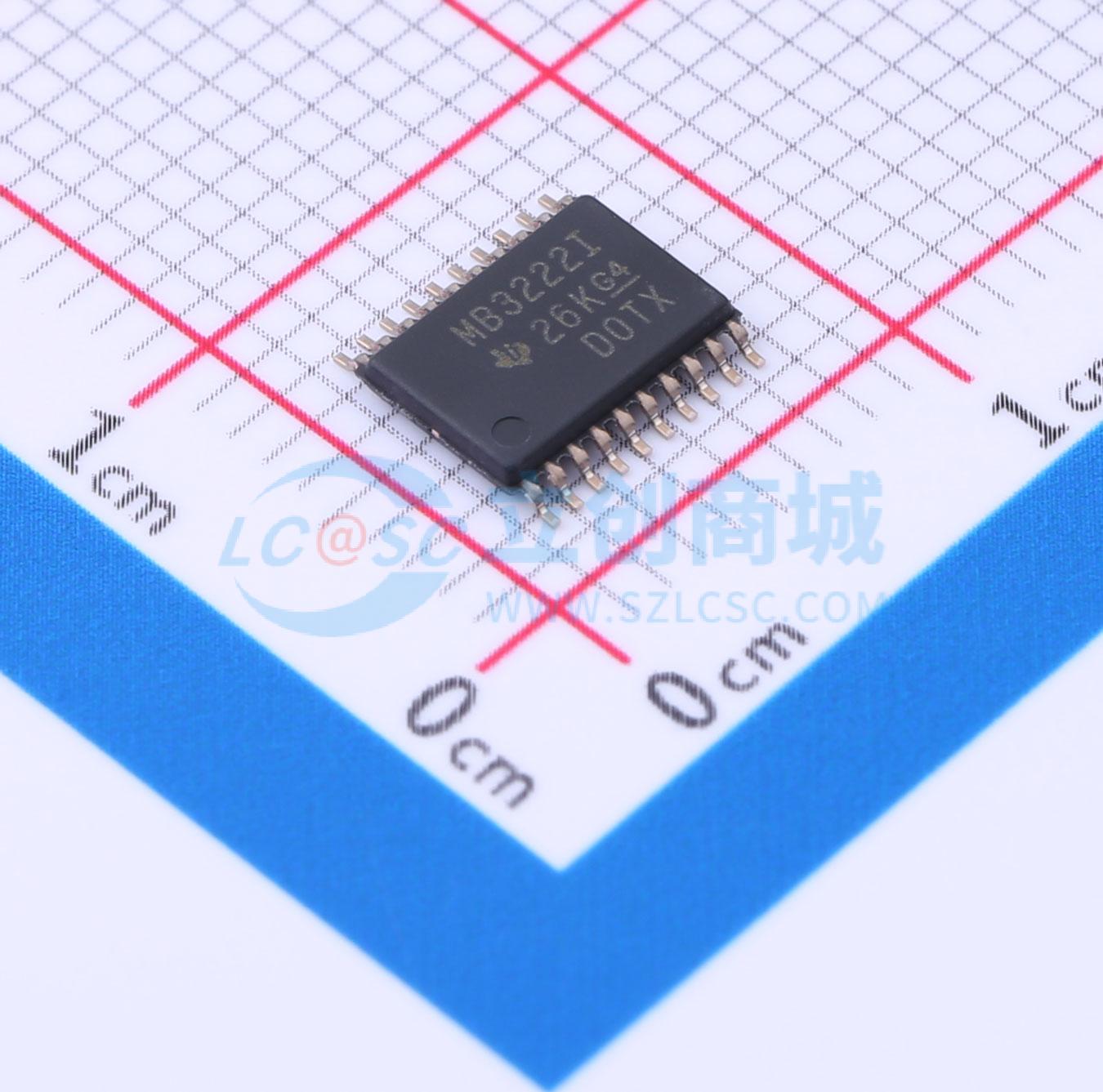

温馨提醒：图片仅供参考，商品以实物为准

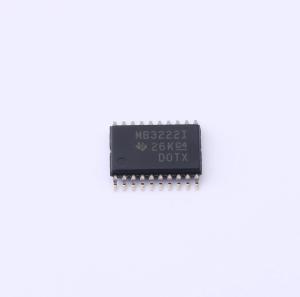

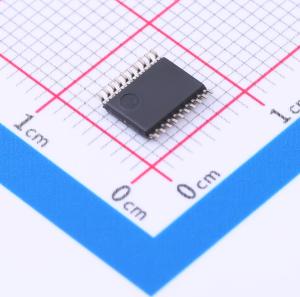

MAX3222IPWR

MAX3222 3-V至5.5-V多通道RS-232线路驱动器和接收器，带±15-kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该芯片包含两个线路驱动器、两个线路接收器和一个双电荷泵电路，具有±15-kV ESD保护。符合TIA/EIA-232-F标准，提供异步通信控制器与串行端口连接器之间的电气接口。
品牌名称: TI(德州仪器)
商品型号: MAX3222IPWR
商品编号: C2670999
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MAX3222由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间（串口连接引脚，包括GND）具备±15 kV的ESD保护。该器件符合TIA/EIA - 232 - F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件通过单一3 V至5.5 V电源供电运行。该器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

通过将PWRDOWN引脚置为低电平，可使MAX3222进入掉电模式，此时仅从电源汲取1 μA电流。当器件处于掉电状态时，接收器保持工作，而驱动器则进入高阻态。通过将EN引脚置为高电平，也可使接收器输出进入高阻态。

商品特性

采用人体模型（HBM）时，RS - 232总线引脚ESD保护超过±15 kV
符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
工作电源Vcc范围为3 V至5.5 V
最高工作速率可达250 kbps
两个驱动器和两个接收器
低待机电流：典型值为1 μA
外部电容：4×0.1 μF
3.3 V电源时可接受5 V逻辑输入
有引脚兼容的高速替代器件（1 Mbps）SNx5C3222

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
掌上电脑、手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
