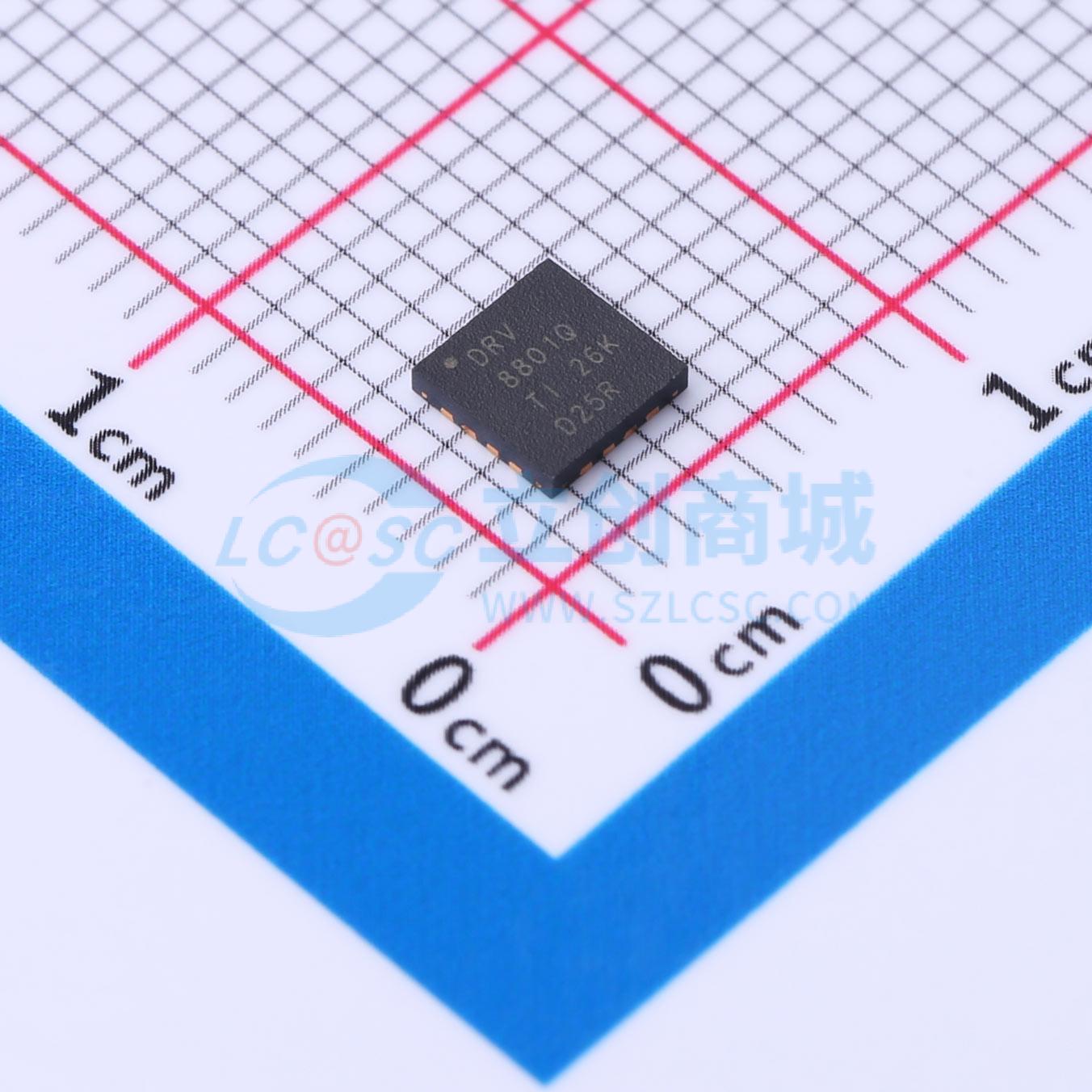

温馨提醒：图片仅供参考，商品以实物为准
DRV8801QRTYRQ1
2.8A 有刷直流电机驱动芯片 38V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8801-Q1 具有电流反馈功能的汽车类 40V、2.8A、H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8801QRTYRQ1
- 商品编号
- C2653539
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 峰值电流 | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 350mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8800-Q1 / DRV8801-Q1专为通过采用脉宽调制(PWM) 来控制直流(dc) 电机而设计，能够提供高达±2.8A的峰值输出电流并采用高达36V 的工作电压。 PHASE 和ENABLE 输入通过施加外部脉宽调制(PWM) 和控制信号提供了直流电机速度及方向控制。内部同步整流控制电路在PWM 操作期间实现了较低的功率耗散。 内部电路保护功能包括电机引出线短路至电源/短路至地、带迟滞的热关断、VBB 和VCP 的欠压监视以及交叉电流保护。 DRV8800-Q1 / DRV8801-Q1 采用薄型16 引脚QFN (RTY) PowerPAD封装，因而增强了散热效果。这些器件是无铅型IC。
商品特性
- 适合于汽车应用低导通电阻 [Rds(ON)] 输出
- 具有过流保护功能
- 电机引出线短路至电源保护
- 短路至地保护
- 低功耗模式
- 同步整流
- 诊断输出
- 内部欠压闭锁(UVLO)
- 交叉电流保护
- 采用PowerPAD的16 引脚QFN 封装
