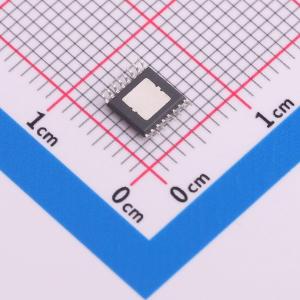

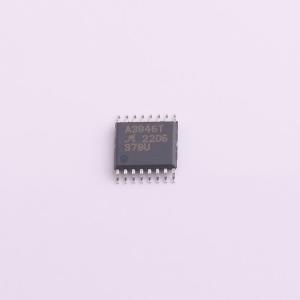

温馨提醒：图片仅供参考，商品以实物为准

A3946KLPTR-T

无刷直流BLDC电机驱动芯片 60V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A3946专为需要高功率单向直流电机、三相无刷直流电机或其他感性负载的应用而设计。A3946提供两个大电流栅极驱动输出，能够驱动多种功率N沟道MOSFET。高端栅极驱动器切换一个N沟道MOSFET，以控制流向负载的电流，而低端栅极驱动器则将一个N沟道MOSFET作为同步整流器进行切换
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A3946KLPTR-T
商品编号: C2653540
商品封装: TSSOP-16-EP-175mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

A3946专为需要高功率单向直流电机、三相无刷直流电机或其他感性负载的应用而设计。A3946提供两个大电流栅极驱动输出，能够驱动各种功率N沟道MOSFET。高端栅极驱动器切换一个N沟道MOSFET，以控制流向负载的电流，而低端栅极驱动器则将一个N沟道MOSFET作为同步整流器进行切换。自举电容为N沟道MOSFET提供高于电池的电源电压。高端的内部补充电荷泵允许半桥进行直流（100%占空比）操作。 A3946采用功率封装：带外露散热焊盘的16引脚TSSOP封装（后缀LP）。它无铅（Pb），采用100%雾锡电镀引线框架（后缀 -T）。

商品特性

片上电荷泵，适用于最低7 V的输入电源电压
大电流栅极驱动，可驱动各种N沟道MOSFET
带补充电荷泵的自举栅极驱动，支持100%占空比
过温保护
欠压保护
环境工作温度范围为 -40℃至135℃

数据手册PDF

放大查看下载PDF

优惠活动

6折起

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否

	属性	参数值
	工作电压	-
	静态电流(Iq)	10uA
	工作温度	-40℃~+135℃
