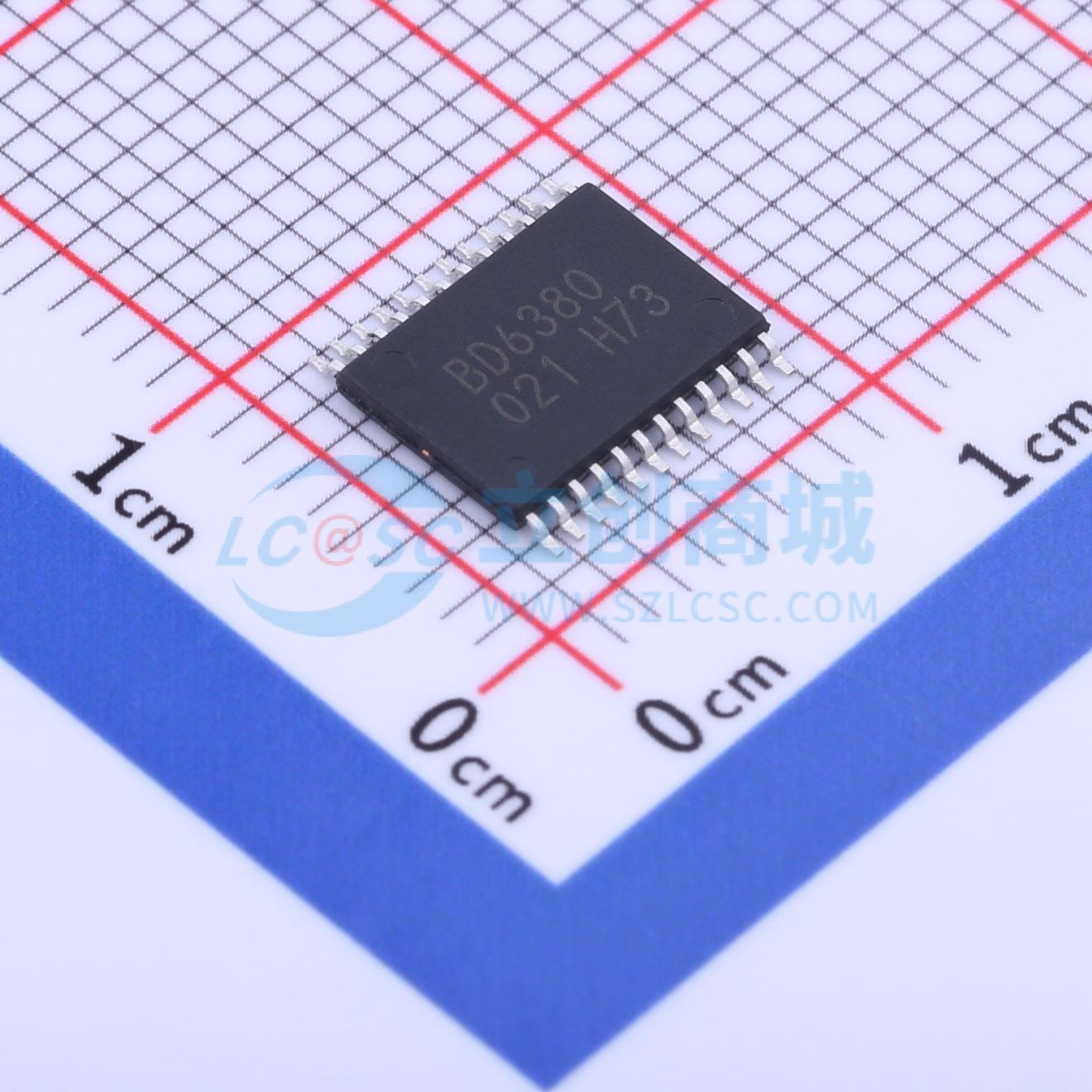

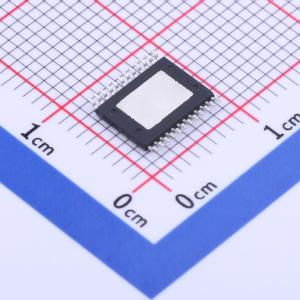

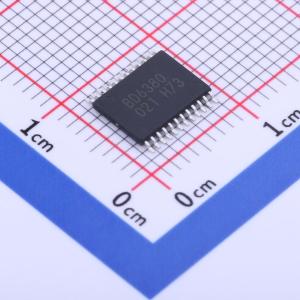

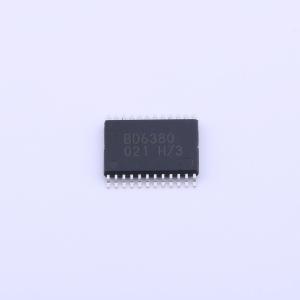

BD6380EFV-E2
500mA 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列产品可驱动用于进纸托架的双极步进电机，是一款低功耗双极PWM恒流驱动驱动器。通过节能功能，适用于电池驱动的移动设备。采用超薄、高散热（外露金属型）HTSSOP封装，有助于减小安装面积。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6380EFV-E2
- 商品编号
- C2653532
- 商品封装
- HTSSOP-24-EP-5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.259克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~5.5V | |
| 电机驱动电压(Vm) | 4V~13.5V | |
| 输出电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 1.25Ω | |
| 工作温度 | -25℃~+75℃ |
商品概述
该系列产品可驱动用于进纸托架的双极步进电机，是一款低功耗双极PWM恒流驱动驱动器。通过节能功能，适用于电池驱动的移动设备。采用超薄、高散热（外露金属型）HTSSOP封装，有助于减小安装面积。
商品特性
- 低导通电阻DMOS输出
- PWM恒流控制（自振荡）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 节能功能
- 内置逻辑输入下拉电阻
- 上电复位功能
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 无电源施加时防止误动作（防幽灵电源）
- 静电放电：4kV（HBM规格）
- 相邻引脚短路保护
- 超小型、超薄、高散热（外露金属型）HTSSOP封装
应用领域
- 迷你打印机
- 便携式打印机
- 监控摄像头
- 网络摄像头
- 扫描仪
- 玩具
- 机器人
