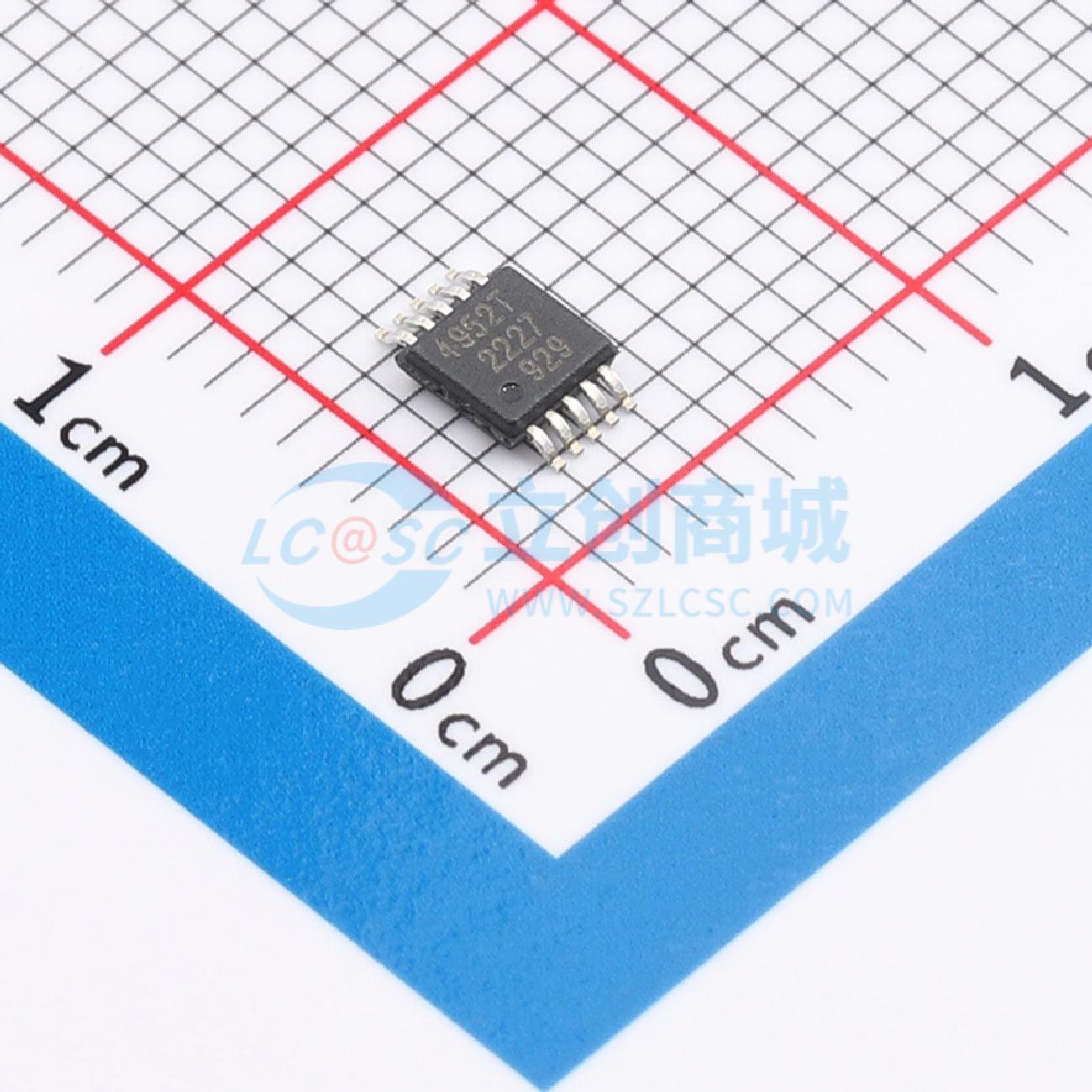

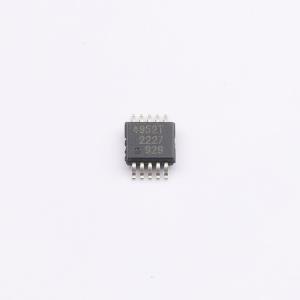

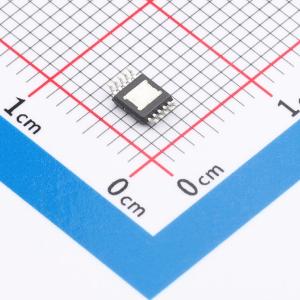

A4952ELYTR-T

A4952和A4953专为直流电机的脉宽调制（PWM）控制而设计，能够提供±2 A的峰值输出电流，工作电压可达40 V。 输入端子用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，以降低PWM运行期间的功耗。 内部电路保护功能包括过流保护、电机引线对地或电源短路保护、带迟滞功能的热关断、VBB欠压监测以及交叉电流保护。 A4952采用低外形10引脚MSOP封装（后缀LY），A4953采用低外形8引脚SOICN封装（后缀LJ）。两种封装均带有外露散热焊盘，且为无铅（Pb）产品，引脚框架采用100%雾锡电镀。 A4952和A4953旨在驱动直流电机。输出驱动器均为低导通电阻（RDS(on)）的N沟道DMOS驱动器，具备内部同步整流功能以降低功耗。输出全桥中的电流通过固定关断时间的脉宽调制（PWM）控制电路进行调节。IN1和IN2输入允许对桥进行两线控制。 保护电路包括内部热关断、负载短路保护以及输出对地或电源短路保护。欠压锁定功能可防止在驱动器电压不足时输出开启，从而避免损坏。 当两个输入（INx）引脚低电平持续时间超过1 ms时，将激活低功耗待机模式。低功耗待机模式会禁用大部分内部电路，包括电荷泵和稳压器。当A4952/A4953从待机模式恢复时，在向器件发出任何PWM命令之前，应允许电荷泵达到其稳压值（最大延迟30 μs）。 在A4952中，电流监测器可保护IC免受输出短路损坏。内部过流保护（OCP）具有以下特点：故障输出（FLTn引脚）。如果检测到短路，开漏FLTn输出信号将变为低电平。重试输入（RTRY引脚）。设置IC对OCP故障的响应动作。如果RTRY引脚接地，则在2 ms超时后输出将再次开启，以检查故障是否仍然存在。如果RTRY引脚悬空，则故障将被锁存，IC将禁用输出。只有通过退出低功耗待机模式或对VBB进行电源循环才能清除故障锁存。 A4953的过流保护功能类似，但故障会被锁存，只能通过将器件置于待机模式或对VBB进行电源循环来复位。 在OCP事件期间，器件锁存之前的短时间内可能会超过绝对最大额定值。 如果管芯温度升至约160℃，全桥输出将被禁用，直到内部温度降至迟滞温度TTSDhys（20℃）以下。VBB上设有内部欠压锁定（UVLO）功能，以防止输出驱动器在UVLO阈值以下开启。 制动功能通过在慢衰减模式下驱动器件实现，即在发出桥使能斩波命令后（见PWM控制真值表），将两个输入置为逻辑高电平。由于可以通过DMOS开关在两个方向上驱动电流，只要斩波命令有效，这种配置就能有效地短路电机产生的反电动势。最大电流可近似为VBEMF/RL。在最坏的制动情况下（高速和高惯性负载），应注意确保不超过器件的最大额定值。

• 低RDS(on)输出
• 过流保护（OCP）
  • 电机短路保护
  • 电机引线对地短路保护
  • 电机引线对电池短路保护
• 低功耗待机模式
• 可调PWM电流限制
• 同步整流
• 内部欠压锁定（UVLO）
• 交叉电流保护
• 故障输出（仅A4952）
• 可选重试（仅A4952）
