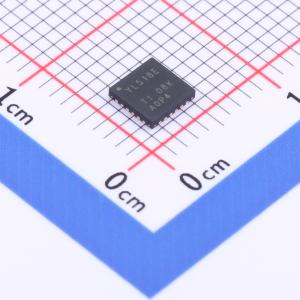

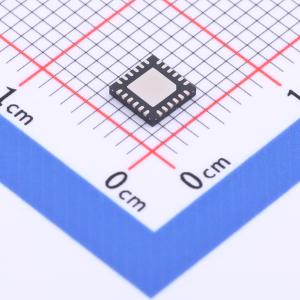

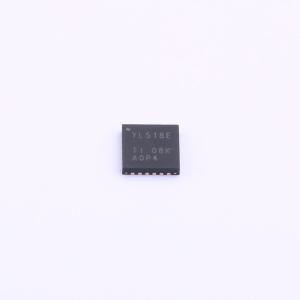

温馨提醒：图片仅供参考，商品以实物为准

TS3A27518ERTWR

TS3A27518E 6通道、1:2多路复用器和多路解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3A27518E是一款双向6通道1:2多路复用器/多路解复用器，设计工作电压为1.65V至3.6V。支持数字信号和模拟信号，并可向任意方向传输高达Vcc的信号。
品牌名称: TI(德州仪器)
商品型号: TS3A27518ERTWR
商品编号: C2651937
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.415克(g)

商品参数

商品概述

TS3A27518E 是一款双向 6 通道 1:2 多路复用器/多路解复用器，其设计工作电压为 1.65V 至 3.6V。此器件可以处理数字信号和模拟信号，并可向任意方向传输高达 VCC 的信号。TS3A27518E 有两个控制引脚，每个引脚可同时控制三个 1:2 复用器，并且一个使能引脚可将所有输出置于高阻抗模式。这个控制引脚与 1.8V 逻辑阈值兼容，并且向下兼容 2.5V 和 3.3V 逻辑阈值。由于 SDIO 接口包含 6 位信号，即 CMD、CLK 和数据[0:3] 信号，TS3A27518E 允许 SD、SDIO 和多媒体卡主机控制器扩展至多个卡或者外设。此器件还支持 qSPI 等其他 6 位接口。TS3A27518E 具有两个控制引脚，为用户提供了更大的灵活性。例如：该器件能够对诸如 LCD 电视、LCD 监视器或笔记本电脑扩展坞等设备中的两个不同的音频 - 视频信号进行多路复用。

商品特性

1.65V 至 3.6V 单电源运行
断电模式隔离，VCC = 0
低电容开关，21.5pF（典型值）
可为高速轨到轨信号处理提供高达 240MHz 的带宽
串扰及断开隔离为 -62dB
1.8V 逻辑兼容输入
可耐受 3.6V 电压的控制输入
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 性能经测试符合 JESD 22 规范
- 2500V 人体放电模型（A114 - B，II 类）
- 1500V 充电器件模型 (C101)
ESD 性能：NC/NO 端口
- ±6KV 接触放电 (IEC 61000 - 4 - 2)
24 - WQFN (4.00mm×4.00mm) 和 24 - TSSOP (7.90mm×6.60mm) 封装

应用领域

安全数码卡 (SD) - 安全数码输入输出卡 (SDIO) 和多媒体卡 (MMC) 两端口多路复用器 (MUX)
PC VGA 视频 MUX - 视频系统
音频和视频信号路由

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	6
	工作电压	1.65V~3.6V
	导通时间(ton)	18.1ns

	属性	参数值
	导通电阻(Ron)	4.4Ω
	关闭时间(toff)	25.4ns
	工作温度	-40℃~+85℃
	导通电容(Con)	21.5pF
	带宽	240MHz
