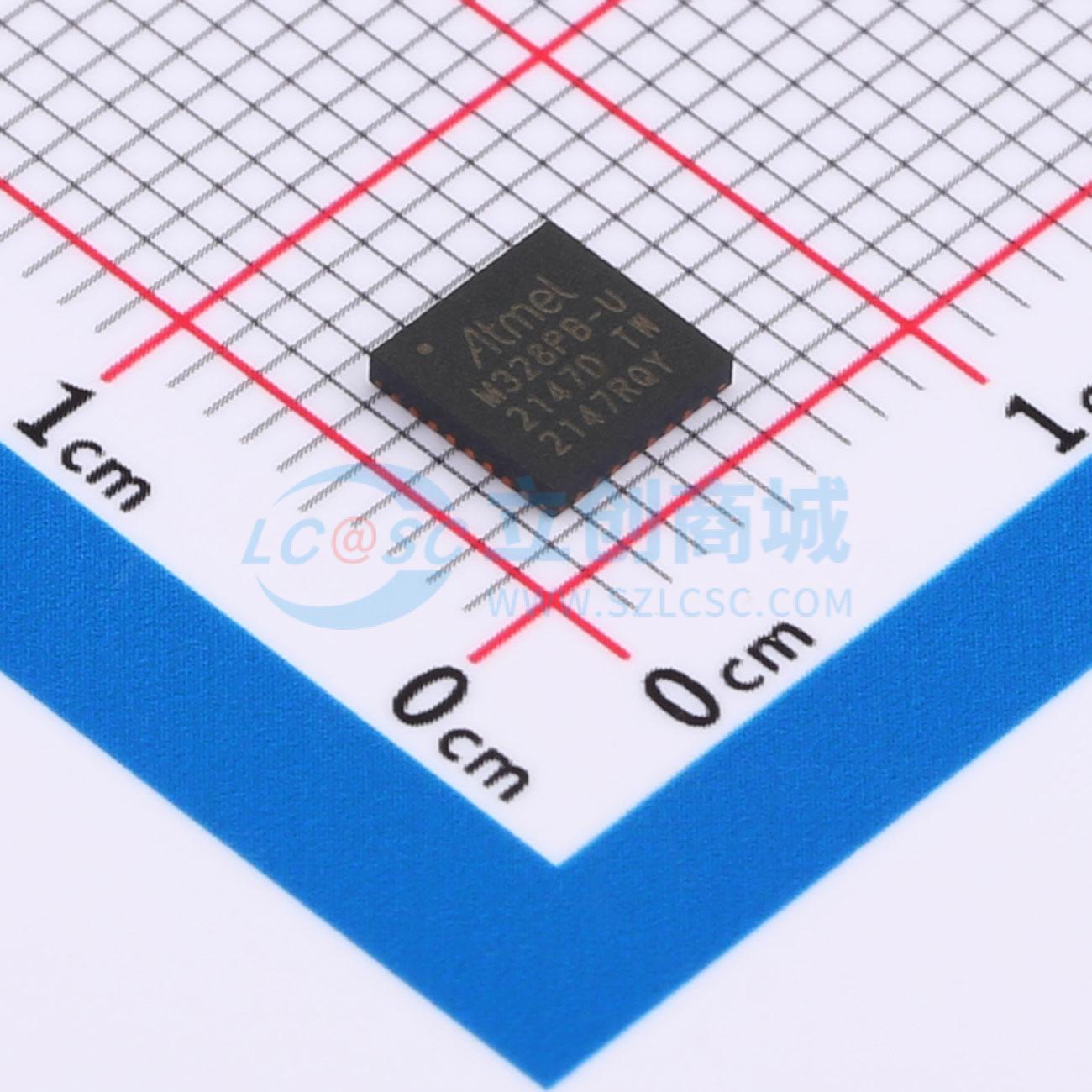

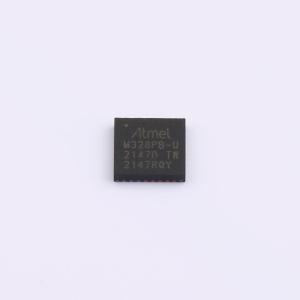

ATMEGA328PB-MUR

picoPower 8 位微控制器

描述

ATmega328PB 是一款基于增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB 可以实现接近每 MHz 1 MIPS 的吞吐量。这使得系统设计人员能够针对功耗与处理速度进行优化。该核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在一个时钟周期内执行一条指令时访问两个独立的寄存器。这种架构更加代码高效，并且可以实现比传统 CISC 微控制器快十倍的吞吐量。ATmega328PB 提供以下特性：具有读写同时功能的 32K 字节片上可编程 Flash、1K 字节 EEPROM、2K 字节 SRAM、27 个通用 I/O 线、32 个通用工作寄存器、五个灵活的带比较模式的定时器/计数器、内部和外部中断、两个串行可编程 USART、两个字节级两线串行接口 (I2C)、两个 SPI 串行端口、一个 8 通道 10 位 ADC（TQFP 和 QFN/MLF 封装）、一个带有内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式停止 CPU 运行，但允许 SRAM、定时器/计数器、USART、两线串行接口、SPI 端口和中断系统继续运行。PTC 支持多达 24 个自电容传感器和 144 个互电容传感器。掉电模式保存寄存器内容，但冻结振荡器，禁用其他所有芯片功能，直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。此外，还支持 PTC 在节能模式下的运行/触摸唤醒和 PTC 模拟及数字部分的动态开启/关闭。ADC 噪声抑制模式停止 CPU 和除异步定时器、PTC 和 ADC 之外的所有 I/O 模块，以最小化 ADC 转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于休眠状态。这样可以在保持低功耗的同时实现快速启动。该器件采用高密度非易失性存储技术制造。片上 ISP Flash 允许通过 SPI 串行接口、常规非易失性存储器编程器或运行在 AVR 核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用 Flash 存储器中。当应用 Flash 部分更新时，引导 Flash 部分中的软件将继续运行，从而提供真正的读写同时操作。通过将 8 位 RISC CPU 与片上自编程 Flash 结合在单片芯片上，ATmega328PB 成为一种强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。ATmega328PB 配备了一整套程序和系统开发工具，包括：C 编译器、宏汇编器、程序调试器/仿真器、在线仿真器和评估套件。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATMEGA328PB-MUR

商品编号

C2651953

商品封装

VFQFN-32-EP(5x5)​

包装方式

编带

商品毛重

0.12克(g)
