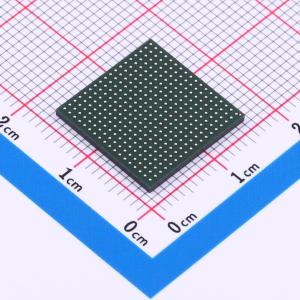

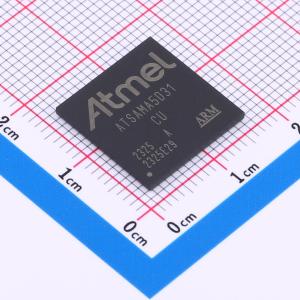

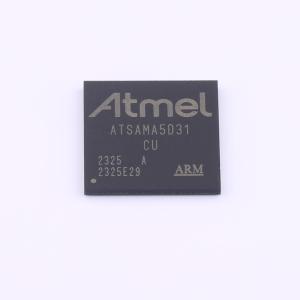

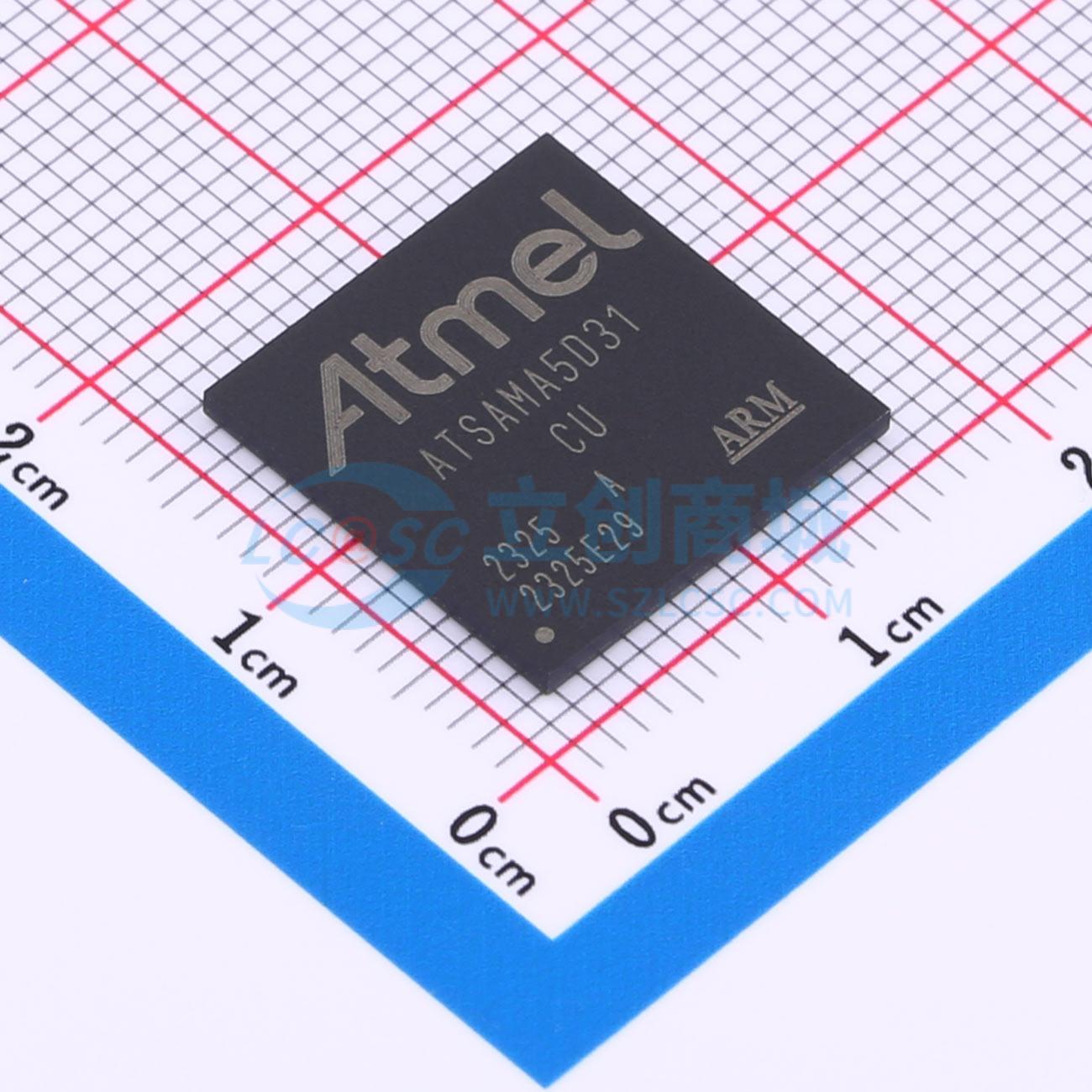

温馨提醒：图片仅供参考，商品以实物为准
ATSAMA5D31A-CUR
基于ARM Cortex - A5处理器的高性能低功耗嵌入式MPU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款基于ARM Cortex-A5处理器的高性能、节能嵌入式MPU，在低功耗模式下功耗低于0.5mW，可实现536 MHz的运行速度。该设备具有用于高精度计算和加速数据处理的浮点单元，以及高数据带宽架构。它集成了先进的用户界面、连接外设和安全功能。该系列具有内部多层总线架构，与39个DMA通道相关联，以维持处理器和高速外设所需的高带宽
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATSAMA5D31A-CUR
- 商品编号
- C2652133
- 商品封装
- LFBGA-324
- 包装方式
- 编带
- 商品毛重
- 0.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A系列 | |
| CPU最大主频 | 536MHz | |
| CPU位数 | 32 Bit |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V；3.3V；1.2V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 独立看门狗(IWDG)；上电复位(POR)；硬件ECC校验；存储加密；内置通用定时器；真随机数发生器(TRNG)；触控功能 |
商品概述
Atmel | SMART SAMA5D3系列是一款基于ARM Cortex - A5处理器的高性能、低功耗嵌入式MPU，在低功耗模式下，其运行频率可达536 MHz，功耗低于0.5 mW。该设备配备了用于高精度计算和加速数据处理的浮点单元，以及高数据带宽架构。它集成了先进的用户界面、连接外设和安全功能。
SAMA5D3系列采用内部多层总线架构，配有39个DMA通道，以满足处理器和高速外设所需的高带宽。该设备支持DDR2/LPDDR/LPDDR2和带有24位ECC的MLC NAND闪存。
其丰富的外设包括带有覆盖层的LCD控制器，用于硬件加速图像合成、触摸屏接口和CMOS传感器接口。连接外设包括支持IEEE1588的千兆以太网媒体访问控制器（GMAC）、10/100以太网媒体访问控制器（EMAC）、多个CAN、UART、SPI和I²C接口。凭借其安全启动机制、用于加密（AES、TDES）和哈希函数（SHA）的硬件加速引擎，SAMA5D3可确保防克隆、代码保护和安全的外部数据传输。
SAMA5D3系列针对控制面板/HMI应用以及工业和消费市场中需要高度连接性的应用进行了优化。其低功耗特性使其特别适用于电池供电设备。
该系列共有五款SAMA5D3设备。“SAMA5D3设备差异”表显示了嵌入式功能的差异。所有其他功能在所有衍生产品中均可用，包括三个USB端口以及加密引擎和安全启动功能。
商品特性
- 核心：基于ARMv7 - A Thumb - 2指令集的ARM Cortex - A5处理器，CPU频率高达536 MHz，32 Kbyte数据缓存，32 Kbyte指令缓存，虚拟内存系统架构（VMSA），完全集成的MMU和浮点单元（VFPv4）
- 内存：一个160 Kbyte内部ROM，可在系统速度下单周期访问，嵌入式引导加载程序支持从8位NAND闪存、SD卡、eMMC、串行DataFlash启动，顺序可选；一个128 Kbyte内部SRAM，可在系统速度下单周期访问；高带宽32位多端口动态RAM控制器，支持512 Mbyte 8存储体32位或2x16位SDRAM设备；独立静态内存控制器，具有数据路径加扰功能，支持SLC/MLC NAND，最高24位纠错码（PMECC）
- 系统运行频率高达166 MHz，具备复位控制器、关机控制器、定期间隔定时器、看门狗定时器和实时时钟，支持引导模式选择选项、重映射命令，内部低功耗32 kHz RC振荡器和快速12 MHz RC振荡器，可选32768 Hz低功耗振荡器和12 MHz振荡器，一个400至1000 MHz的系统PLL和一个针对USB高速优化的480 MHz PLL，39个DMA通道，包括两个8通道64位中央DMA控制器，64位高级中断控制器，三个可编程外部时钟信号，可编程熔丝盒，有256个熔丝位（其中192个可供用户使用）
- 低功耗管理：关机控制器、电池备份寄存器、时钟发生器和电源管理控制器，支持非常慢时钟操作模式，具备软件可编程电源优化功能
- 外设：带覆盖层、Alpha混合、旋转、缩放和色彩空间转换功能的LCD TFT控制器，ITU - R BT. 601/656图像传感器接口，三个HS/FS/LS USB端口，带有片上收发器，一个设备控制器，一个集成根集线器的主机控制器（3个下游端口），一个支持IEEE1588的10/100/1000 Mbps千兆以太网媒体访问控制器（GMAC），一个10/100 Mbps以太网媒体访问控制器（EMAC），两个带有8个邮箱的CAN控制器，完全符合CAN 2.0 A部分和2.0 B部分软调制解调器接口，三个高速存储卡主机（eMMC 4.3和SD 2.0），两个主/从串行外设接口，两个同步串行控制器，三个支持I²C协议和SMBUS的两线接口，最高400 Kbit/s，四个USART（ISO7816、IrDA、RS - 485、SPI、曼彻斯特和调制解调器模式），两个UART，一个DBGU，两个3通道32位定时器/计数器，一个4通道16位PWM控制器，一个12通道12位带电阻式触摸屏功能的模数转换器
- 安全：上电复位单元、独立看门狗、主晶振时钟故障检测、寄存器写保护、SHA：支持安全哈希算法（SHA1、SHA224、SHA256、SHA384、SHA512）、内存管理单元
- 安全特性：真随机数发生器（TRNG）、加密引擎、AES：256位、192位、128位密钥算法，符合FIPS PUB 197规范，TDES：两密钥或三密钥算法，符合FIPS PUB 46 - 3规范，Atmel安全启动解决方案
- I/O：五个32位并行输入/输出控制器，160个I/O，每个I/O线具有输入变化中断能力，可选施密特触发器输入，可单独编程的开漏、上拉和下拉电阻，同步输出，滤波功能，高速I/O的压摆率控制，DDR I/O的阻抗控制
- 封装：324球LFBCA，15×15×1.4 mm，间距0.8 mm；324球TFBGA，12×12×1.2 mm，间距0.5 mm
