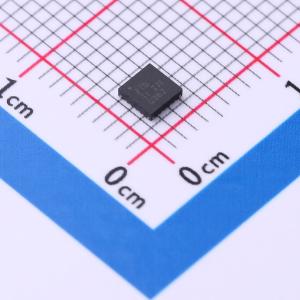

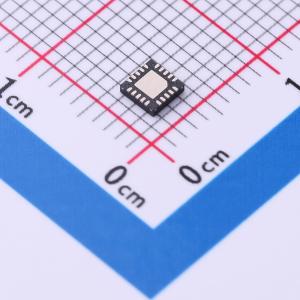

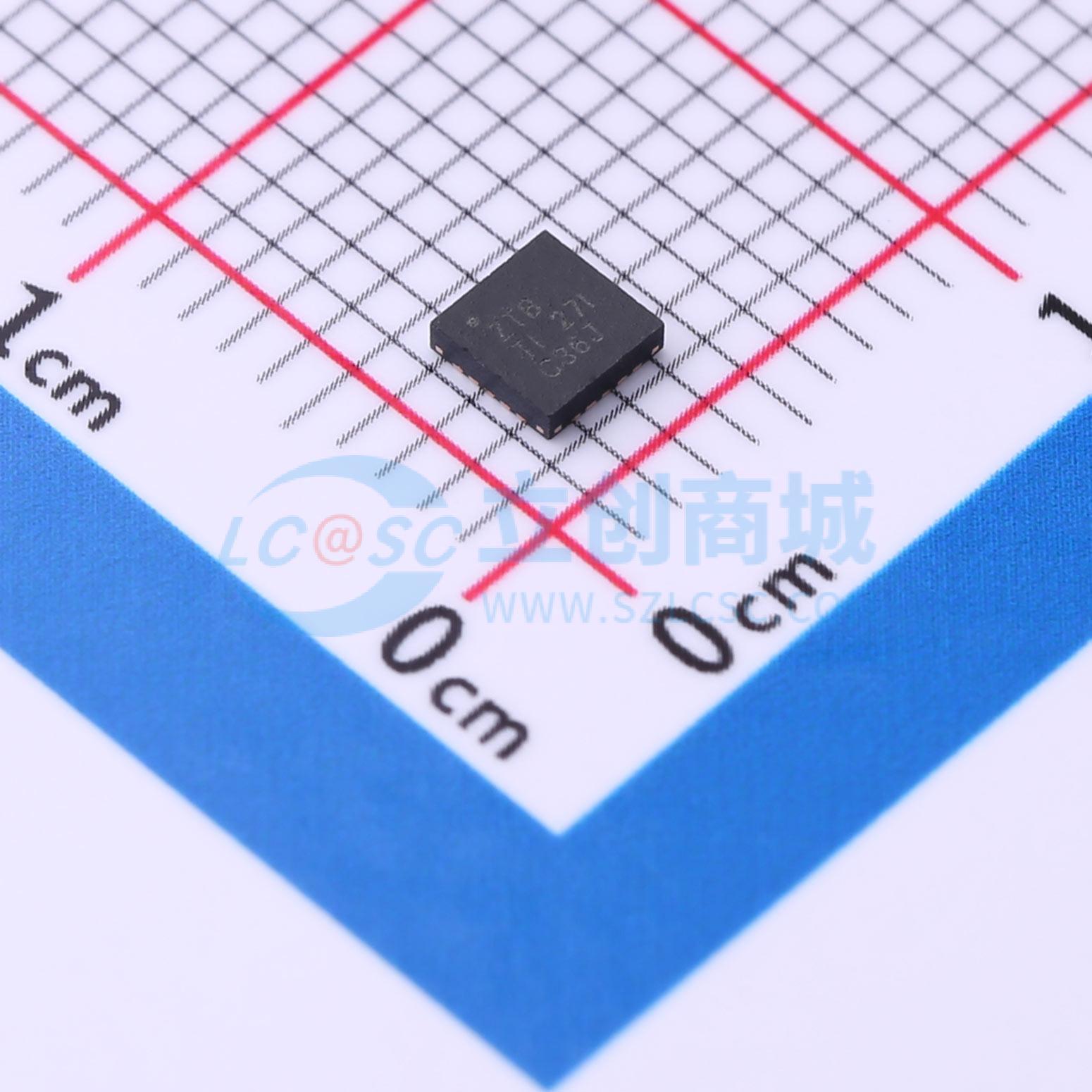

TS3DS10224RUKR

TS3DS10224高速差动交叉点、1:4差分多路复用器和多路信号分离器、双通道差分1:2多路复用器和多路信号分离器或扇出开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3DS10224是一款双向差动交叉点、1:4或1:2多路复用器和多路信号分离器；或高达720Mbps的高速差分信号应用扇出开关。具有高带宽（典型值1.2GHz），低导通电阻和电容。
品牌名称: TI(德州仪器)
商品型号: TS3DS10224RUKR
商品编号: C2652441
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

TS3DS10224器件是一款双向差动交叉点、1:4或1:2多路复用器和多路信号分离器；或高达720Mbps的高速差分信号应用扇出开关。TS3DS10224逻辑表可对任何输入到输出进行布线，创建各种可能的开关或多路复用配置。常见配置包括：差动交叉点开关、差分1:4多路复用器，或差分双通道1:2多路复用器和多路信号分离器。TS3DS10224提供1.2GHz高带宽，具有13Ω的通道RON（典型值）。 TS3DS10224也可用于将差分信号对同步扇出至两个端口（扇出配置）。在这个配置中，带宽性能有所降低。 TS3DS10224需由3V至3.6V的电源供电。该器件的I/O引脚上具有最高可达±8KV的接触放电ESD保护和2kV人体模型。在电源(VCC)不存在时，TS3DS10224使用高阻抗隔离I/O引脚以提供失效防护保护。

商品特性

可用于配置：差动交叉点开关、差分单通道1:4多路复用器和多路信号分离器、差分双通道1:2多路复用器和多路信号分离器、信号对至两个端口的同步差动扇出
双向运转
失效防护保护：IOFF保护可防止在掉电状态(VCC = 0V)下泄漏电流
高带宽（典型值1.2GHz）
低RON和CON：典型值13Ω RON，典型值9pF CON
静电放电性能（I/O引脚）±8kV接触放电(IEC 61000 - 4 - 2)，JESD22 - A114E（至GND）对应的2kV人体模型
ESD性能（所有引脚）：JESD22 A114E对应的2kV人体模型
小型WQFN封装（3.00 mm×3.00 mm，0.4mm间距）

应用领域

差动交叉点开关
台式机和笔记本电脑
Displayport辅助通道复用
USB 2.0复用
上网笔记本、电子书和平板电脑

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:2
	通道数	4
	工作电压	3V~3.6V
	导通时间(ton)	40ns
	导通电阻(Ron)	13Ω

	属性	参数值
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	导通电容(Con)	6pF
	带宽	1.2GHz
	传播延迟(tpd)	50ps
