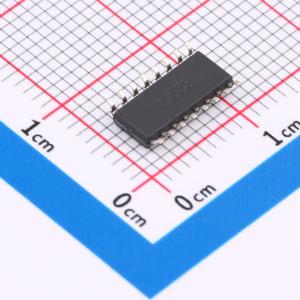

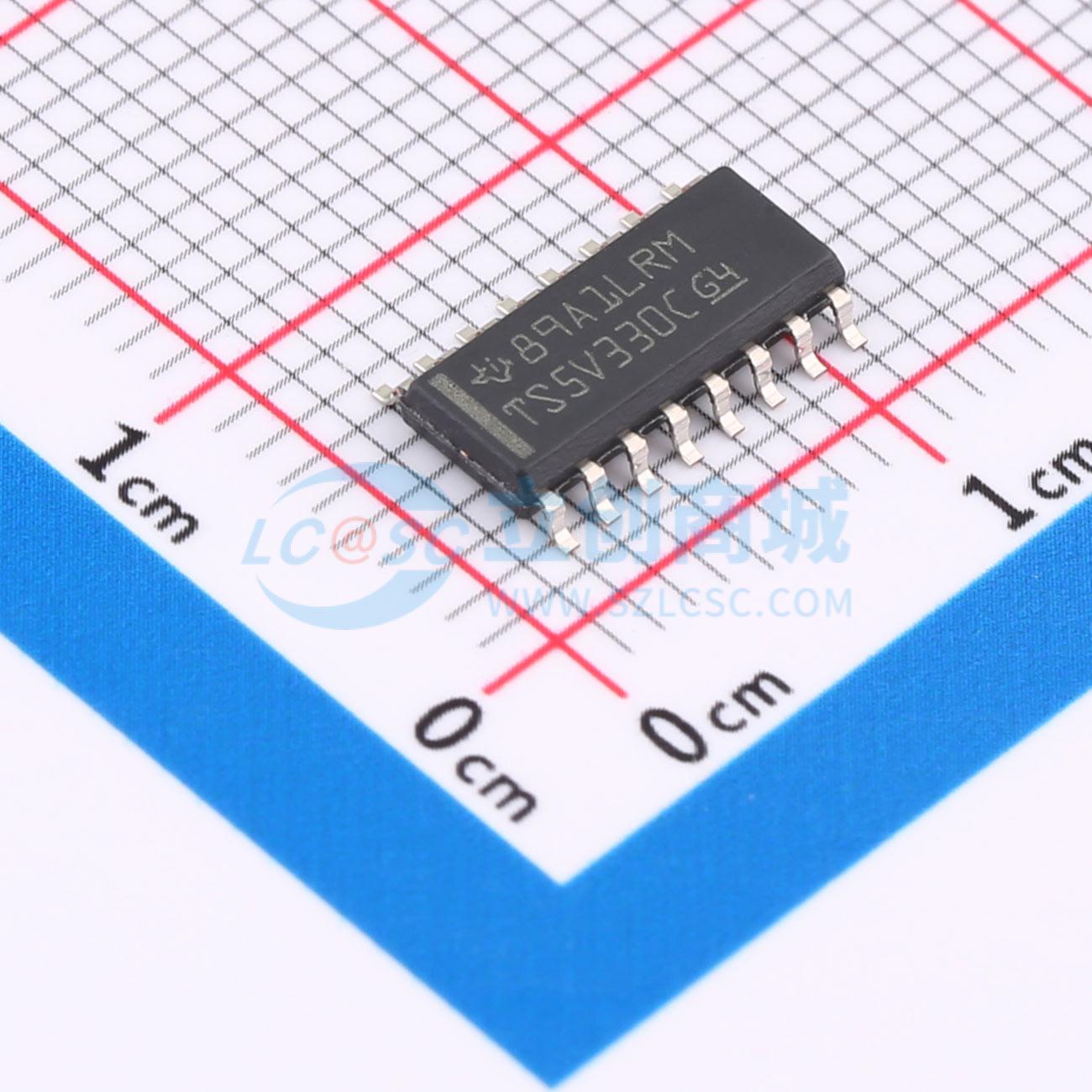

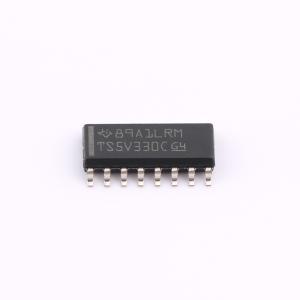

TS5V330CDR

TS5V330C是一款带单个开关使能(EN)输入的4位二选一多路复用/解复用视频开关。选择(IN)输入控制多路复用/解复用的数据通路。当EN为低电平时，开关使能，D端口连接到S端口。当EN为高电平时，开关禁用，D端口和S端口之间处于高阻抗状态。低差分增益和相位使该开关适合视频应用。该器件具有宽带宽和低串扰，适合高频视频应用。该器件可用于RGB和复合视频切换应用。该器件针对使用Ioff的部分掉电应用进行了完整规格定义。Ioff特性可确保器件掉电时不会有有害电流回流通过器件，器件在断电时处于隔离状态。为了确保在上电或掉电期间保持高阻抗状态，EN应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

• 低差分增益和相位（典型值 DG = 0.24%，典型值 DP = 0.039°）
• 宽带宽（典型值 BW > 288 MHz）
• 低串扰（典型值 XTALK = -87 dB）
• 低功耗（最大 ICC = 3 μA）
• 双向数据流，接近零传输延迟
• 低导通电阻（典型值 rON = 3 Ω）
• VCC 工作范围为 4.5 V 至 5.5 V
• Ioff 支持部分掉电模式工作
• 数据和控制输入提供下冲钳位二极管
• 控制输入可由 TTL 或 5-V/3.3-V CMOS 输出驱动
• 闩锁性能超过 100 mA，符合 JESD 78 II 类标准
• ESD 性能符合 JESD 22 测试标准，包含 2000-V 人体模型（A114-B，II 类）和 1000-V 充电器件模型（C101）
• 适用于 RGB 和复合视频切换

• 视频应用
• 高频视频应用
• RGB 视频切换
• 复合视频切换
