CD4047B 由一个可门控的无稳态多谐振荡器组成，通过逻辑技术使其能够实现正边沿或负边沿触发的单稳态多谐振荡器功能，并具有重触发和外部计数选项。输入包括 ±TRIGGER、-TRIGGER、无稳态、重触发和外部复位。缓冲输出为 Q、Q 和 OSCILLATOR。在所有工作模式下，必须在 C-Timing 和 RC-Common 端子之间连接一个外部电容，并且必须在 R-Timing 和 RC-Common 端子之间连接一个外部电阻。

当 ASTABLE 输入为高电平或低电平时，或者两者同时时，将启用无稳态操作。在这种工作模式下，Q 和 Q 输出端的方波周期取决于所使用的外部元件。“真”输入脉冲施加于 ASTABLE 输入或“补码”脉冲施加于 ASTABLE 输入，允许电路用作可门控多谐振荡器。在无稳态模式下，OSCILLATOR 输出周期将是 Q 端输出的一半。但是，在此输出处不保证 50% 的占空比。

当 +TRIGGER 输入上出现上升沿而 -TRIGGER 保持低电平时，CD4047B 在单稳态模式下触发。输入脉冲可以是相对于输出脉冲的任意持续时间。

如果需要重触发功能，则可以对重触发输入进行脉冲处理。可重触发模式的操作仅限于上升沿。只要 RETRIGGER 输入为高电平，无论是否有转换，CD4047B 都会重新触发。

可以通过将“Q”耦合到外部 :N' 计数器并使用触发脉冲复位计数器来实现外部倒计数选项。计数器输出脉冲反馈到 ASTABLE 输入，其持续时间等于 N 倍的多谐振荡器周期。

EXTERNAL RESET 输入上的高电平确保在“ON”电源条件下没有输出脉冲。此输入也可以被激活以随时终止输出脉冲。对于单稳态操作，每当施加 VDD 时，内部上电复位电路将在一个输出周期（tM）内将 Q 输出置低。

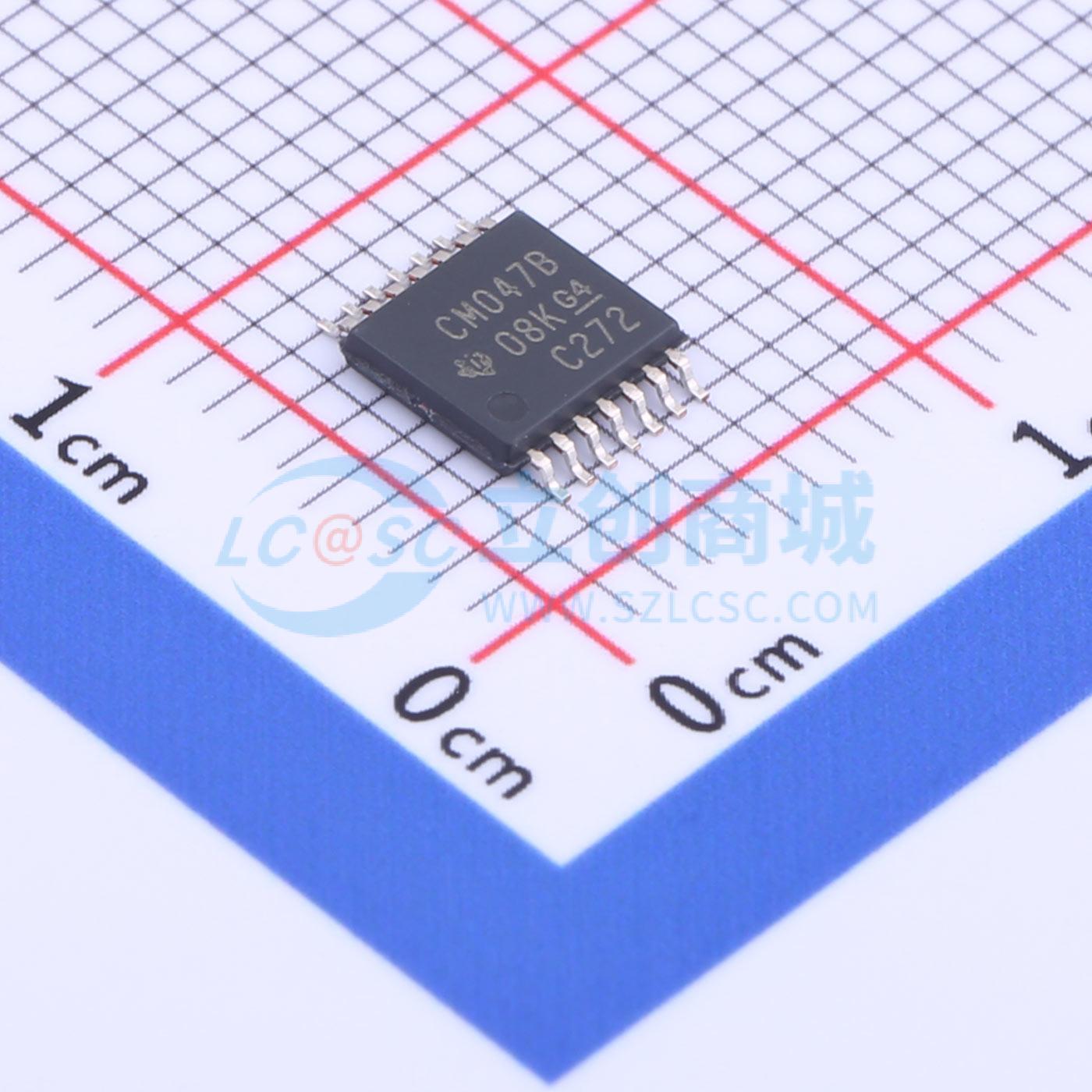

CD4047B 系列类型提供 14 引脚密封双列直插陶瓷封装（F3A 后缀）、14 引脚双列直插塑料封装（E 后缀）、14 引脚小外形封装（M、MT、M96 和 NSR 后缀）以及 14 引脚薄型小外形封装（PW 和 PWR 后缀）。

• 低功耗：特殊CMOS振荡器配置
• 单稳态（单次触发）或无稳态（自由运行）工作模式
• 真值和反相缓冲输出
• 仅需一个外部电阻和电容
• 缓冲输入
• 标准化、对称的输出特性
• 5V、10V和15V参数等级
• 符合JEDEC暂定标准No. 13B，“‘B’系列CMOS器件的标准规格”

单稳态多谐振荡器特性：

• 正边沿或负边沿触发
• 输出脉冲宽度与触发脉冲持续时间无关
• 可重触发选项，用于扩展脉冲宽度
• 内部上电复位电路
• 通过外部计数器可以使用小RC组件实现长脉冲宽度
• 快速恢复时间，基本不受脉冲宽度影响
• 在接近100%占空比时保持脉冲宽度精度

无稳态多谐振荡器特性：

• 自由运行或可门控工作模式
• 振荡器输出可用
• 良好的无稳态频率稳定性：频率偏差 = ±2%

• 包络检波
• 频率倍乘
• 频率分割
• 频率鉴别器
• 定时电路
• 延时应用
