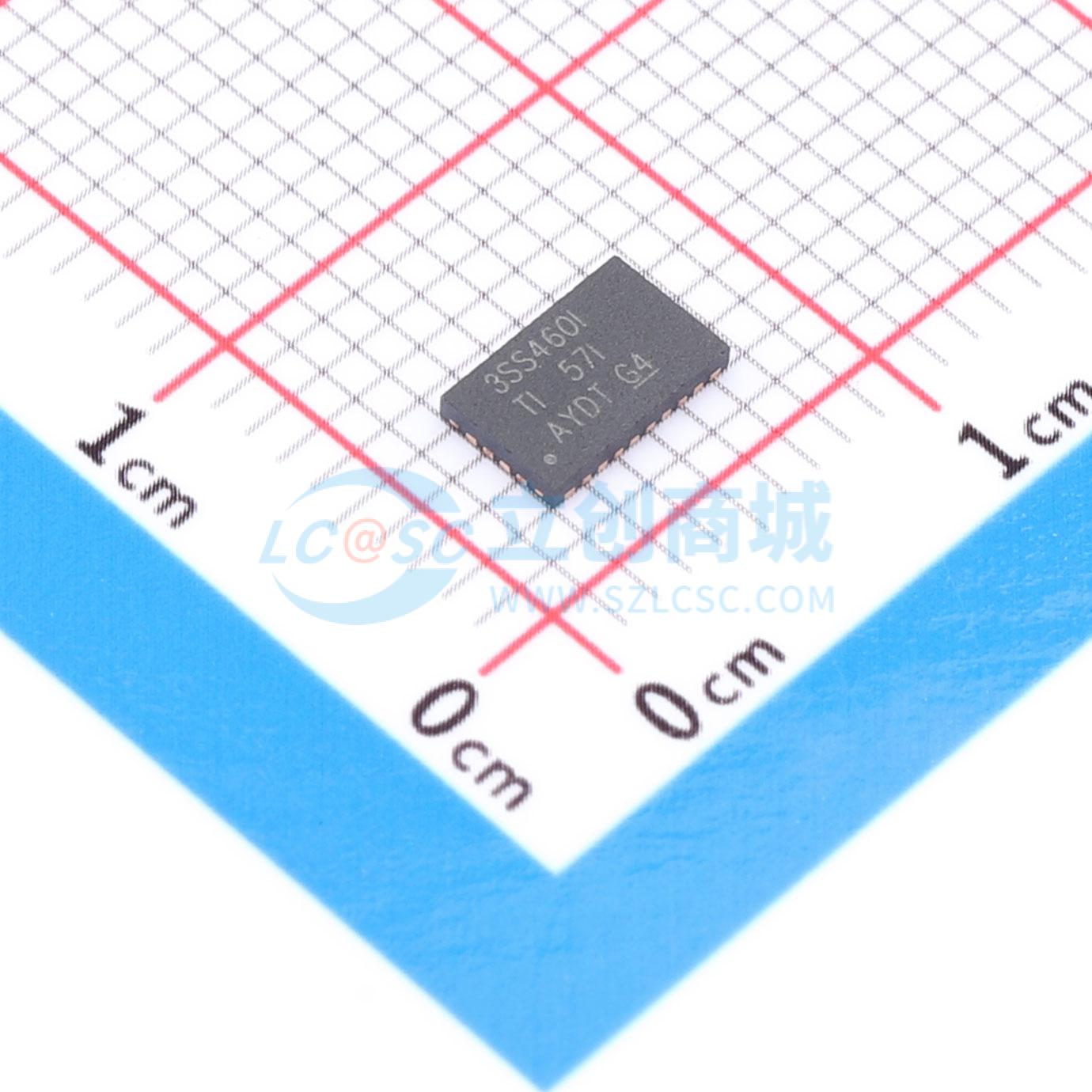

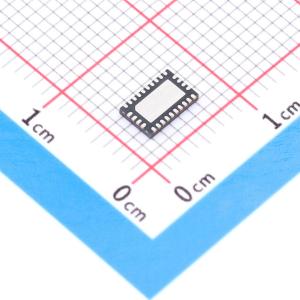

HD3SS460IRHRT

描述: HD3SS460 4x6 通道 USB Type-C™ 交替模式多路复用器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: HD3SS460IRHRT
商品编号: C2652446
商品封装: WQFN-28-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

HD3SS460是一款高速双向无源开关，可采用复用或解复用两种配置。该器件可通过负载点(POL)控制引脚进行切换，从而适应连接器换向。该器件还可通过AMSEL控制引脚来实现双通道数据/双通道视频与所有四通道视频的复用。该器件还针对低速引脚提供了交叉点MUX，可满足可换向连接器实现的需求。 HD3SS460是一款通用模拟差分无源开关，适用于所有高速接口应用，前提条件是该应用在0V至2V共模电压范围内发生偏置并且具有幅值高达1800mVpp的差分信令。该器件采用自适应跟踪，可确保信道在整个共模电压范围内保持不变。该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。该器件在工作模式下的功耗<2mW，关断模式下的功耗<5μW（可通过EN引脚切换模式）。

商品特性

提供面向USB Type-C生态系统的MUX解决方案，其中包括交替模式(AM)
提供多种通道选择选项，其中包括USBSS、双通道AM和四通道AM
与5Gbps USB3.1第1代和包含5.4Gbps DisplayPort 1.2a的AM兼容
与源设备/主机和接收设备/设备应用兼容
针对低速SBU引脚提供交叉点MUX
双向“复用/解复用”差动开关
支持0V至2V共模电压
功耗较低，关断电流和工作电流分别为1μA和0.6mA
单电源电压VCC：3.3V±10%
工业温度范围：-40°C至85°C

应用领域

可换向USB Type-C生态系统
平板电脑、笔记本电脑、监视器、电话
USB主机和设备
扩展坞

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	工作电压	2.7V~3.6V
	导通时间(ton)	3us
	导通电阻(Ron)	8Ω

	属性	参数值
	关闭时间(toff)	1us
	工作温度	-40℃~+85℃
	导通电容(Con)	1pF
	带宽	5.4GHz
	传播延迟(tpd)	100ps
