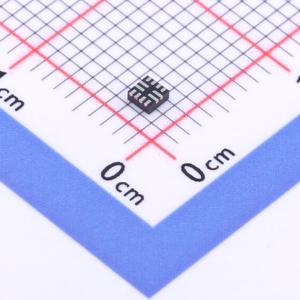

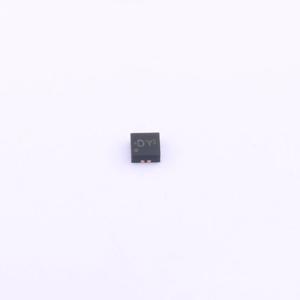

TS3USB3031RMGR

TS3USB3031双通道、1:3、USB2.0高速（480Mbps）和移动高清链路(MHL）或移动显示端口（MyDP)开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3USB3031是一款双通道1:3多路复用器，支持高速MHL、MyDP和USB 2.0开关。
品牌名称: TI(德州仪器)
商品型号: TS3USB3031RMGR
商品编号: C2652459
商品封装: QFN-12L(1.8x1.8)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TS3USB3031器件为双通道、1：3多路复用器，其中包括高速移动高清链路(MHL)、移动显示端口(MyDP)开关和USB 2.0高速(480Mbps)开关。这些配置允许系统设计人员针对MHL/MyDP信号和两组USB数据使用通用USB或Mico - USB连接器，从而节省电路板空间且无需再使用多个连接器。MHL/MyDP路径支持最新的MHL 3.0修订版本技术规格。 TS3USB3031的VCC范围为2.5V至4.3V，支持过压容限(OVT)功能，允许I/O引脚承受过压条件（最高可达5.5V）。断电保护特性在未加电时强制所有I/O引脚处于高阻抗模式，从而实现此类情况下信号线路的完全隔离而又不产生过多的泄漏电流。TS3USB3031的选择引脚与1.8V控制电压兼容，允许它们直接与移动处理器的通用I/O (GPIO)相连，而无需额外的电压电平转换电路。 TS3USB3031采用小型12引脚VQFN封装，尺寸仅为1.8mm×1.8mm，是移动应用的理想选择。

商品特性

VCC范围：2.5V至4.3V
移动高清链路(MHL)或移动显示端口(MyDP)开关：带宽(-3dB)：-6.5GHz，RON（典型值）：5.5Ω，C0N（典型值）：1.3pF
USB开关（2组）：带宽(-3dB)：6.5GHz，RON（典型值）：4.5Ω，C0N（典型值）：1pF，电流消耗：28μA（典型值）
IOFF保护防止在掉电状态(VCC = 0V)下产生泄漏电流
1.8V兼容控制输入(SEL)
所有I/O引脚上的过压容限(OVT)高达5.5V，而且无需使用外部组件
静电放电(ESD)性能: 2kV人体放电模型（A114B，II类），1kV带电器件模型(C101)
封装：12引脚VQFN封装（1.8mm×1.8mm，间距为0.5mm）

应用领域

智能电话
平板电脑
移动电话
便携式仪表
数码相机
USB 2.0 MHL

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:3
	通道数	2
	工作电压	2.5V~4.3V
	导通时间(ton)	100us
	导通电阻(Ron)	4.5Ω

	属性	参数值
	关闭时间(toff)	100us
	工作温度	-40℃~+85℃
	导通电容(Con)	1pF
	带宽	6.5GHz
	传播延迟(tpd)	50ps
