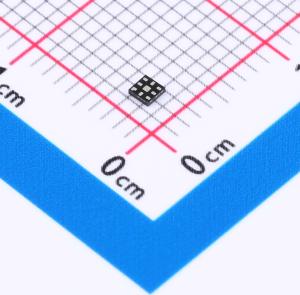

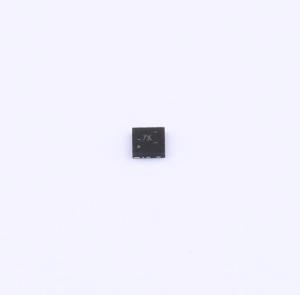

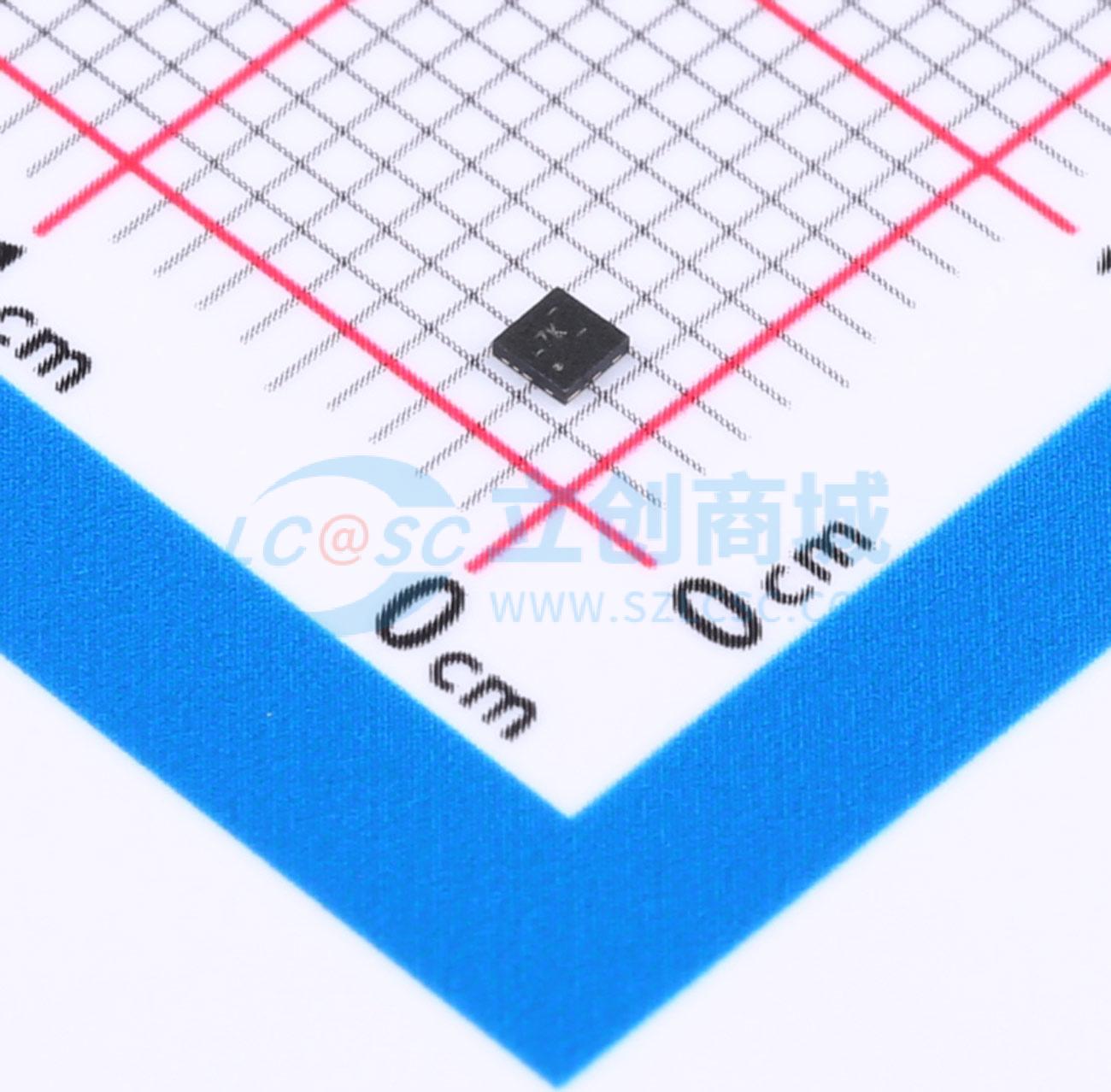

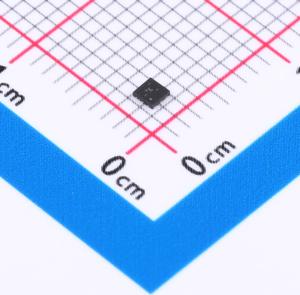

TCA9509MRVHR

TCA9509 是一款适用于 I2C/SMBus 系统的 I2C 总线/SMBus 中继器。此器件还可在混合模式应用中提供低电压（低至 0.9V）和较高电压（2.7V 至 5.5V）间的双向电压电平转换（上行转换/下行转换）。电平转换期间，这个器件在不损失系统性能的情况下可扩展 I2C 和相似的总线系统。 TCA9509 可缓冲 I²C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，因此支持 B 侧 400pF 的总线电容。这款器件也可用于将总线隔离为电压和电容两部分。 TCA9509 具有两类驱动器：A 侧驱动器和 B 侧驱动器。所有输入和 B 侧 I/O 都能够承受 5.5V 的过压。当器件未通电时（VCCB 和/或 VCCA = 0V），A 侧 I/O 也能承受 5.5V 的过压。 The bus port B drivers are compliant with SMBus I/O levels, while the A-side uses a current sensing mechanism to detect the input or output LOW signal which prevents bus lock-up. The A-side uses a 1 mA current source for pull-up and a 200 Ω pull-down driver. This results in a LOW on the A-side accommodating smaller voltage swings. The output pull-down on the A-side internal buffer LOW is set for approximately 0.2 V, while the input threshold of the internal buffer is set about 50 mV lower than that of the output voltage LOW. When the A-side I/O is driven LOW internally, the LOW is not recognized as a LOW by the input. This prevents a lock-up condition from occurring. The output pull-down on the B-side drives a hard LOW and the input level is set at 0.3 of SMBus or I²C -bus voltage level which enables B side to connect to any other I²C -bus devices or buffer. The TCA9509 drivers are not enabled unless VCCA is above 0.8 V and VCCB is above 2.5 V. The enable (EN) pin can also be used to turn the drivers on and off under system control. Caution should be observed to only change the state of the EN pin when the bus is idle.

• 双通道双向缓冲器与 I2C 总线和 SMBus 兼容
• B 侧的工作电源电压范围为 2.7V 至 5.5V
• A 侧的工作电源电压范围为 0.9V 至 5.5V
• 从 0.9V 至 5.5V 和 2.7V 至 5.5V 的电压电平转换
• 高电平有效中继器使能输入
• 低电压端口 A 上无需使用外部上拉电阻器
• 漏极开路 I2C I/O
• 5.5V 耐压 I2C 和使能输入
• 支持混合模式信号操作
• 无闭锁操作
• 适应标准模式和快速模式 I²C 器件和多个控制器
• 支持中继器上的仲裁及时钟延伸
• 断电高阻抗 I²C 总线引脚
• 支持 400kHz 快速 I²C 总线运行速度
• 可采用 1.6mm×1.6mm、0.4mm 高度、0.5mm 间距 QFN 封装
• 3mm×3mm 业界通用 MSOP 封装
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
• ESD 保护性能超过 JESD 22 规范要求
• 2000V 人体放电模型 (A114 - A)
• 1000V 带电器件模型 (C101)

• 服务器
• 路由器（电信交换设备）
• 工业设备
• 产品包含多个 I²C 目标和/或长 PCB 布线
