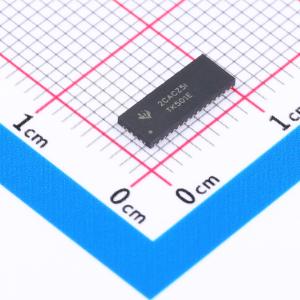

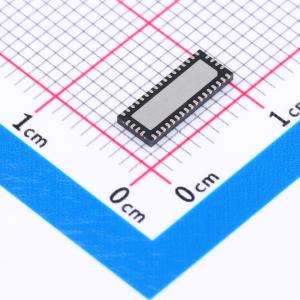

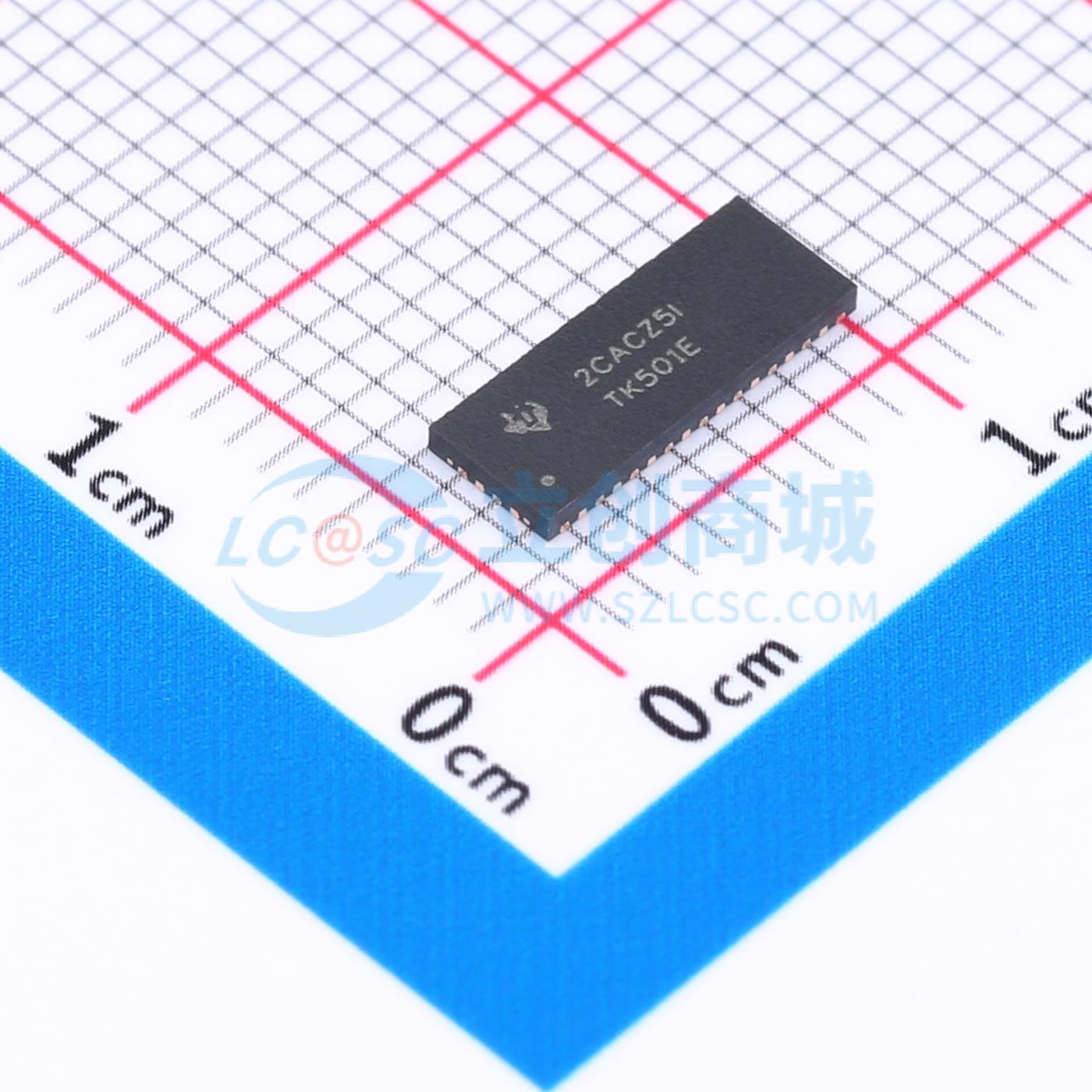

温馨提醒：图片仅供参考，商品以实物为准

TS3L501ERUAR

TS3L501E 具有断电模式的11通道SPDT/22位至11位多路复用器和多路信号分离器以太网LAN开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3L501E是一款具有单选（SEL）输入和断电模式输入的11通道SPDT模拟开关或22位至11位多路复用器或多路信号分离器LAN开关。适用于各种LAN应用。
品牌名称: TI(德州仪器)
商品型号: TS3L501ERUAR
商品编号: C2652454
商品封装: WFQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TS3L501E 是一款具有单选 (SEL) 输入和断电模式输入的 11 通道 SPDT 模拟开关或 22 位至 11 位多路复用器或多路信号分离器 LAN 开关。该器件提供用于切换状态指示 LED 信号的额外 I/O，并包含高 ESD 保护。SEL 输入控制多路复用器或多路信号分离器的数据路径。断电输入可将器件置于待机模式，从而更大限度地降低每种模式选择的电流消耗。该器件提供平缓的低导通状态电阻（ ron ）和出色的导通状态电阻匹配。该器件具有低输入或输出电容、高带宽、低偏斜和低通道间串扰，适用于各种 LAN 应用（例如 10/100/1000 Base-T），还可用于替代 LAN 应用中的机械继电器。它也可以用于将信号从 10/100Base-T 以太网收发器路由至笔记本电脑或扩展坞中的 RJ - 45 LAN 连接器。其在自然通风环境下的额定运行温度范围为 -40℃ 至 85℃ 。

商品特性

集成断电模式
高带宽（ BW = 600MHz ，典型值）
低串扰（在 250MHz 下的典型值为 XTALK = -37dB ）
低位间偏差：tsk(0) = 100ps 最大值
平缓的低导通状态电阻（ ron = 4Ω 典型值，ron(flat) = 0.5Ω 典型值）
低输入和输出电容（ CON = 9pF 典型值）
支持在数据 I/O 端口上进行轨到轨开关（0V 至 3.6V）
VCC 工作电压范围：3V 至 3.6V
支持断电模式
闩锁性能超过 100mA ，符合 JESD 78 II 类规范的要求
ESD 性能（A、B、C 和 LED 引脚）：±4kV IEC61000 - 4 - 2，接触放电；符合 JESD22 - A114E 标准的 6kV 人体放电模型（将 I/O 引脚切换到 GND）
ESD 性能（所有引脚）：符合 JESD22 - A114E 的 2kV 人体放电模式

应用领域

10、100 和 1000 Base - T 信号开关
差分（LVDS 和 LVPECL）信号切换
音频和视频切换
集线器和路由器信号切换

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	11
	工作电压	3V~3.6V

	属性	参数值
	导通电阻(Ron)	4Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	9pF
	带宽	600MHz
