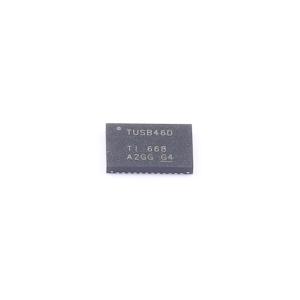

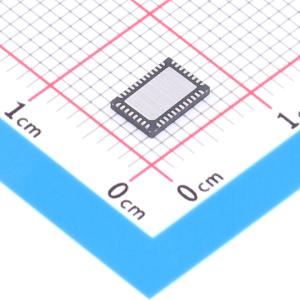

温馨提醒：图片仅供参考，商品以实物为准

TUSB1046-DCIRNQT

TUSB1046-DCI USB Type-C DisplayPort交替模式10Gbps线性转接驱动器交叉点开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持USB 3.1 Gen1/Gen2高达10Gbps的数据速率和DisplayPort 1.4高达8.1Gbps的数据速率。提供多个接收线性均衡级别以补偿电缆或电路板走线中的码间串扰。
品牌名称: TI(德州仪器)
商品型号: TUSB1046-DCIRNQT
商品编号: C2652434
商品封装: WQFN-40-EP(4x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TUSB1046-DCI 是一种 VESA USB Type-C 交替模式转接驱动开关，对于下行端口（主机），支持高达10Gbps 的 USB 3.1 数据速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据速率。这款 VESA DisplayPort Alt 模式器件支持基于 USB Type-C 标准 1.1 版本的配置 C、D、E 和 F。此线性转接驱动器与协议无关，并且还支持其他 USB Type-C Alt 模式接口。 TUSB1046-DCI 提供有多个接收线性均衡级别，用于补偿电缆或电路板走线中因码间串扰 (ISI) 而产生的损耗。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

商品特性

USB Type-C 交叉点开关支持：USB 3.1 SSP +2 条 DisplayPort 信道、4 条 DisplayPort 信道
USB 3.1 Gen 1/Gen 2 高达 10Gbps
DisplayPort 1.4 高达 8.1Gbps (HBR3)
支持 C、D、E 和 F 配置的 VESA DisplayPort 交替模式 DFP 转接驱动交叉点开关
超低功耗架构
具有高达 14dB 均衡功能的线性转接驱动器
透明呈现 DisplayPort 链路训练
自动 LFPS 去加重控制，满足 USB 3.1 认证要求
可通过 GPIO 或 I²C 进行配置
支持热插拔
工业温度范围： -40°C 至 85°C (TUSB1046I-DCI)
商用温度范围： 0°C 至 70°C (TUSB1046-DCI)
4mm×6mm、0.4mm 间距 WQFN 封装

应用领域

平板电脑
笔记本电脑
台式机
扩展坞

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	4
	工作电压	3V~3.6V

	属性	参数值
	导通电阻(Ron)	5Ω
	工作温度	0℃~+70℃
	导通电容(Con)	4pF
	传播延迟(tpd)	300ps
