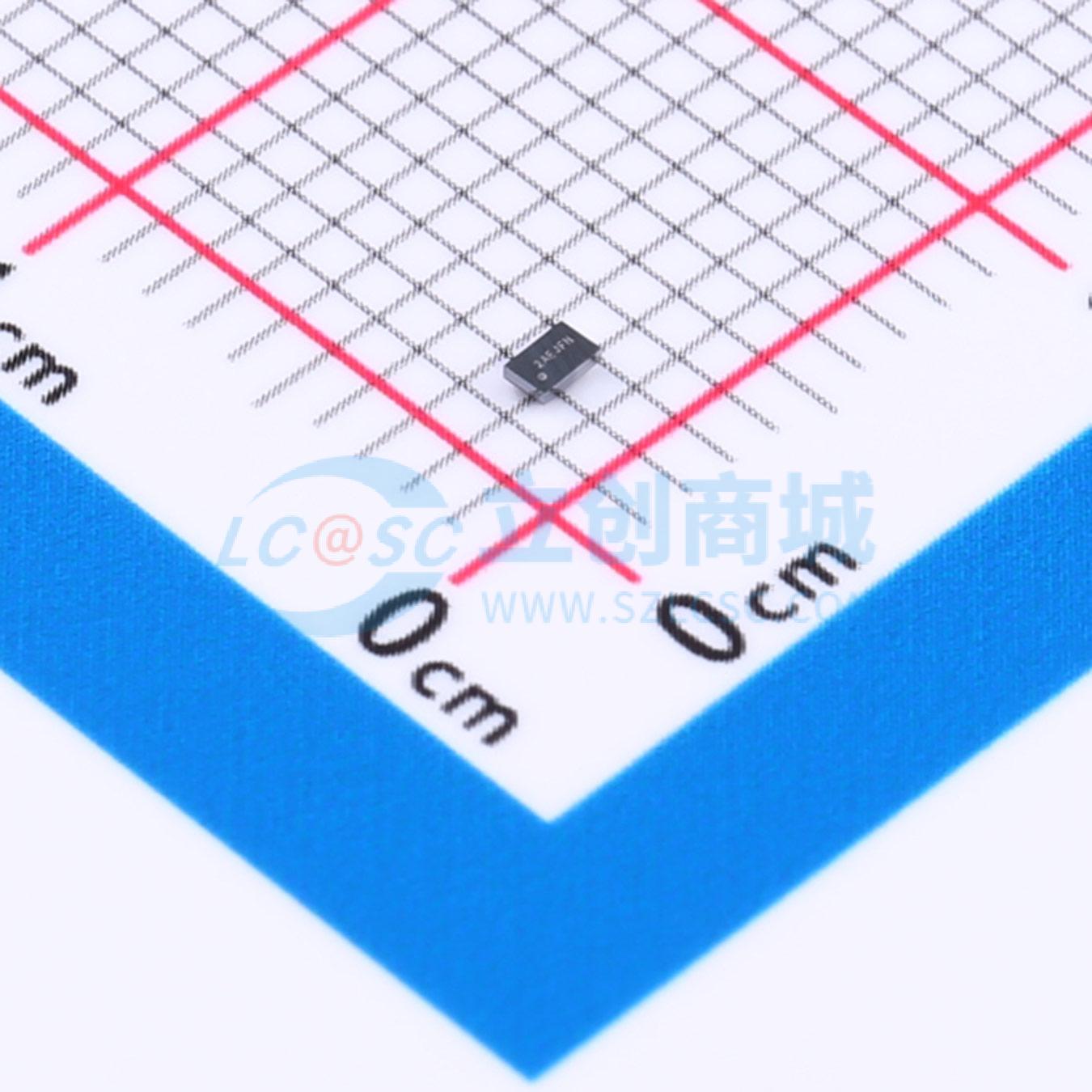

温馨提醒：图片仅供参考，商品以实物为准
TS5A3166YZPR
TS5A3166 0.9Ω SPST 模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通状态电阻 (0.9Ω) 的单刀单掷(SPST)模拟开关，工作电压范围为1.65V至5.5V。具有低电荷注入和低总谐波失真(THD)，适用于便携式音频应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A3166YZPR
- 商品编号
- C2651902
- 商品封装
- WCSP-5(1.4x0.9)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 4.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 900mΩ | |
| 关闭时间(toff) | 9ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 35.5pF | |
| 带宽 | 200MHz |
商品概述
TS5A3166 器件是一款单刀单掷(SPST) 模拟开关，工作电压范围为1.65V 至5.5V。此器件具有较低的导通状态电阻。该器件具有出色的总谐波失真(THD) 性能和极低的功耗。这些特性使得这款器件适合于便携式音频应用中对于高效率、高电源密度和稳健性的需求。
商品特性
- 低导通状态电阻(0.9Ω)
- 控制输入可承受5.5V 电压
- 低电荷注入
- 低总谐波失真(THD)
- 1.65V 至5.5V 单电源运行
- 锁断性能超过100mA（符合JESD 78，II 类规范的要求）
- 静电放电(ESD) 性能测试符合JESD 22 规范
- 2000V 人体放电模式（A114 - B，II 类）
- 1000V 充电器件模型(C101)
应用领域
- 手机
- 掌上电脑(PDA)
- 便携式仪表
- 音频和视频信号路由
- 低压数据采集系统
- 通信电路
- 调制解调器
- 硬盘
- 计算机外设
- 无线终端和外设
- 麦克风开关– 笔记本电脑扩展坞
