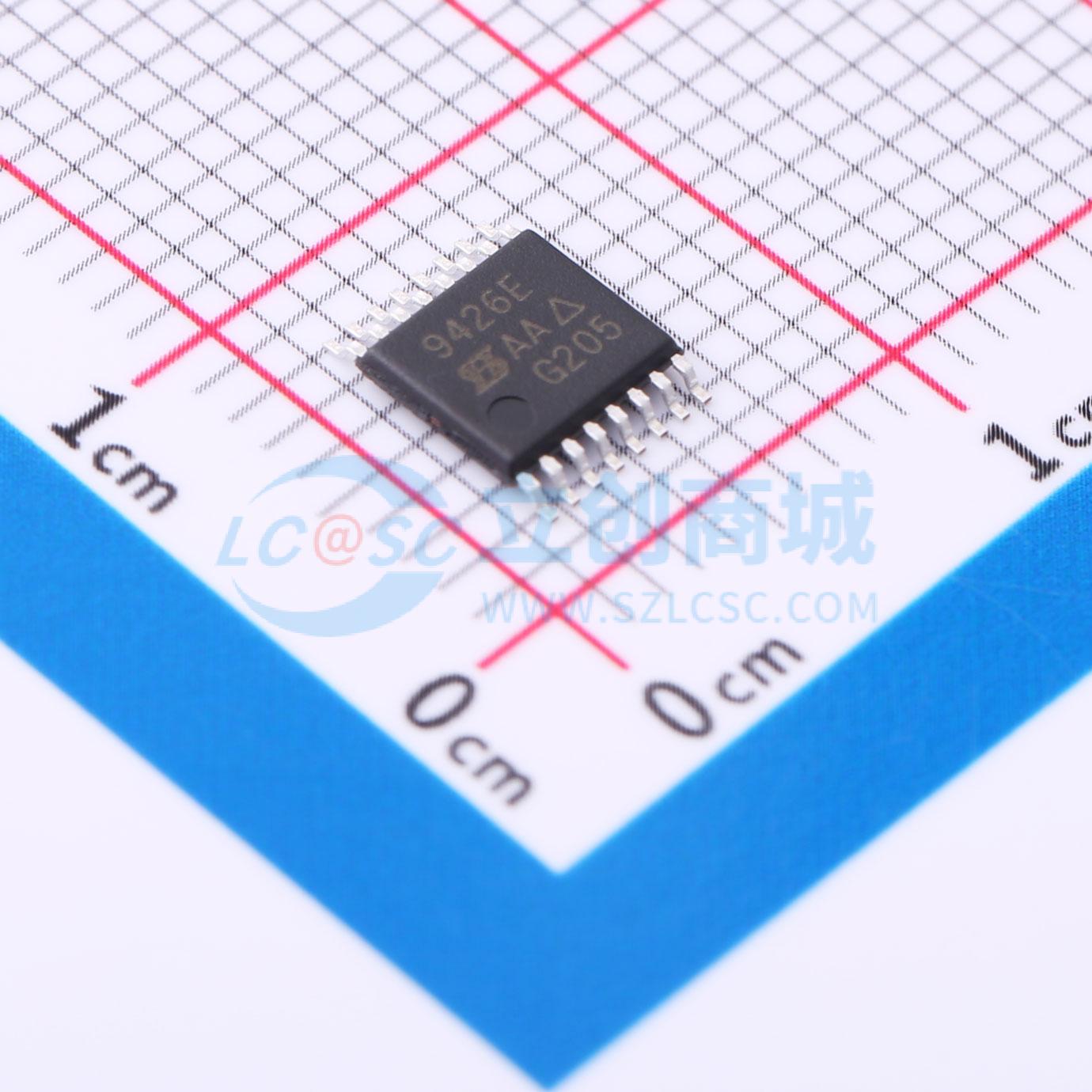

温馨提醒：图片仅供参考，商品以实物为准

DG9426EDQ-T1-GE3

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: DG9426EDQ-T1-GE3
商品编号: C2651914
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.54克(g)

商品参数

商品概述

DG9424E、DG9425E、DG9426E 是单片四通道单刀单掷模拟开关。DG9424E 和 DG9425E 仅在对相反逻辑电平响应方面有所不同。DG9426E 有两个常开和两个常闭开关，可进行多种配置，包括四个单刀单掷、两个单刀双掷和一个双刀双掷。采用 BiCMOS 晶圆制造技术，使 DG9424E、DG9425E 和 DG9426E 能够在单电源和双电源下工作。单电源电压范围为 3 V 至 16 V，双电源工作建议使用 ±3 V 至 ±8 V。每个开关导通时在两个方向上的导通性能相同，关断时可阻断高达电源电平的输入电压。在整个输入信号电压范围内，低且平坦的导通电阻带来出色的线性度，降低插入损耗和信号失真，使其非常适合数据采集和可编程增益控制应用。这些开关特性也使其非常适合音频信号切换和替代簧片继电器。 DG9424E、DG9425E、DG9426E 具有低功耗、快速开关速度和低电压逻辑控制阈值的特点。专利设计实现了低电荷注入，可将开关瞬态降至最低。工作温度范围为 -40 ℃ 至 +85 ℃。DG9424E、DG9425E、DG9426E 采用 16 引脚 TSSOP 封装。

商品特性

3 V 至 16 V 单电源或 ±3 V 至 ±8 V 双电源工作
典型导通电阻 1.6 Ω
3 V 逻辑兼容控制
双向轨到轨信号切换
快速开关速度
开关导通泄漏电流 <0.2 nA
先断后通开关 - DG9426

应用领域

自动测试设备
数据采集系统
仪表和仪器
医疗保健系统
通信系统
音频和视频信号路由
继电器替代
电池供电系统
计算机外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	3V~16V；3V~8V；-8V~-3V
	导通时间(ton)	36ns

	属性	参数值
	导通电阻(Ron)	1.6Ω
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	导通电容(Con)	89pF
	传播延迟(tpd)	44ns
