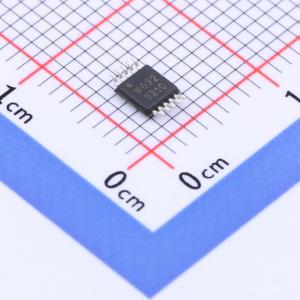

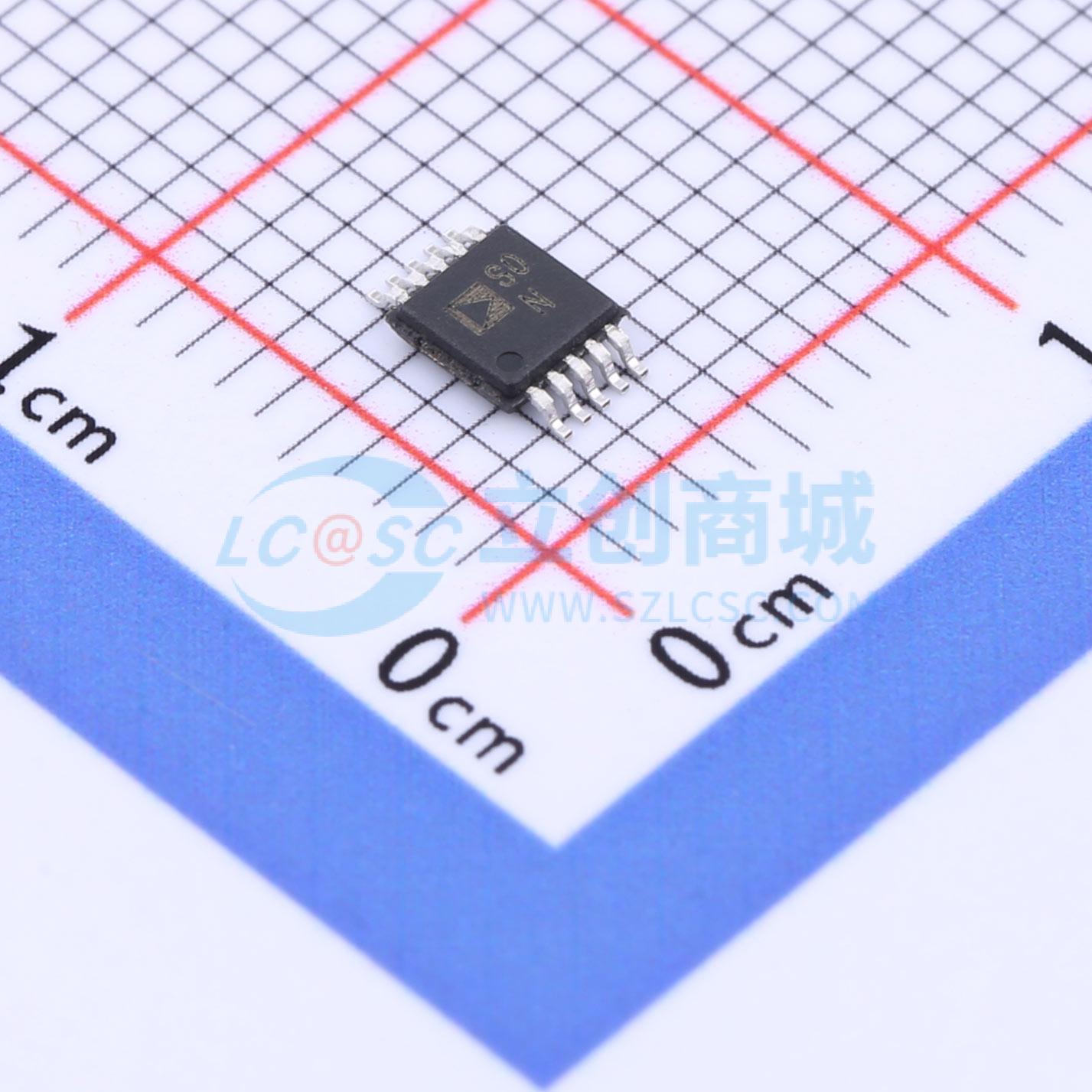

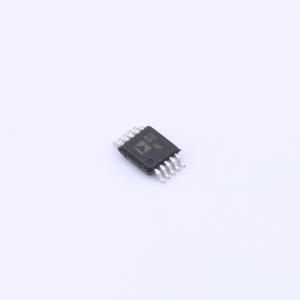

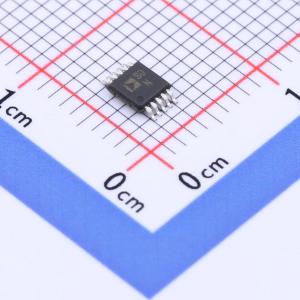

ADG804YRMZ-REEL7

ADG804 4通道多路复用器

描述: 低电压4通道CMOS多路复用器，具有超低导通电阻。
品牌名称: ADI(亚德诺)
商品型号: ADG804YRMZ-REEL7
商品编号: C2651925
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

ADG804是一款低压4通道CMOS多路复用器，包含四个单通道。该器件在整个温度范围内提供低于0.8 Ω的超低导通电阻。数字输入在2.7 V至3.6 V电源下可处理1.8 V逻辑电平。 ADG804根据3位二进制地址线A0、A1和EN，将四个输入之一切换至公共输出端D。EN引脚为逻辑0时，器件禁用。ADG804具有先断后通的切换功能。 ADG804针对3.3 V、2.5 V和1.8 V电源工作进行了全面规格定义。它采用10引脚MSOP封装。

商品特性

典型导通电阻0.5 Ω
125℃时最大导通电阻0.8 Ω
1.65 V至3.6 V工作电压
汽车级温度范围：-40℃至+125℃
高载流能力：连续300 mA
轨到轨切换操作
快速切换时间<25 ns
典型功耗(<0.1 μW)

应用领域

MP3播放器
电源路由
电池供电系统
PCMCIA卡
手机
调制解调器
音频和视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	1
	工作电压	1.65V~3.6V
	导通时间(ton)	35ns

	属性	参数值
	导通电阻(Ron)	800mΩ
	关闭时间(toff)	31ns
	工作温度	-40℃~+125℃
	导通电容(Con)	125pF
	带宽	33MHz
