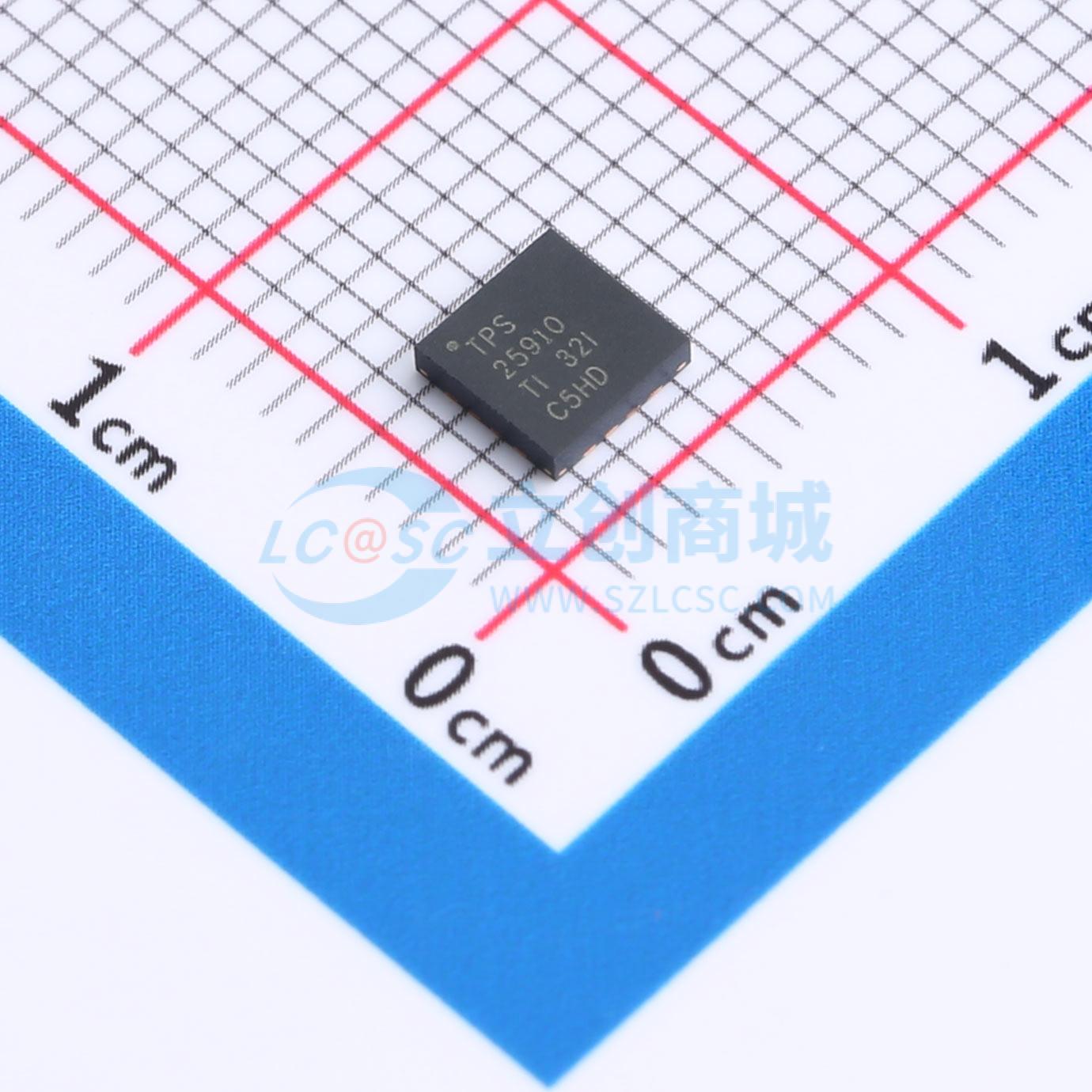

TPS25910RSAR
带有可编程涌入转换率的3V至20V高电流负载开关
- 描述
- TPS25910 2.9V 至 20V、30mΩ、0.8A 至 6.5A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25910RSAR
- 商品编号
- C2649427
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~20V | |
| 导通电阻 | 29.5mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP) |
商品概述
TPS25910 器件在负载电源电压为3V 和20V 的应用中提供高度集成的热插拔电源管理和出色的保护。这个器件用于必须在有害的持续和瞬态过载时对电压总线提供保护的系统。 在启动时或热插入系统总线时，TPS25910 通过控制输出电压，VOUT，来限制涌入电流。可使用GATE 引脚和GND 引脚之间的一个电容器来调节VOUT 的转换率。 内置SOA 保护可确保内部MOSFET 在最恶劣的工作条件下在一个安全运行区间(SOA) 内运行。此外，可使用ILIM 引脚与GND 引脚之间的一个电阻器来调节与功率限值无关的电流限制阀值。 TPS25910 在过热故障时提供一个故障指示器输出。 TPS25910 采用16 引脚四方扁平无引线(QFN) 封装。
商品特性
- 3V 至20V 总线运行电压
- 集成的300Ω导通金属氧化物半导体场效应晶体管(MOSFET)
- 可编程电流限制从：0.83A 至6.5A
- 可编程涌入电流转换率
- 热关断和故障警报
- 4mm x 4mm 四方扁平无引线(QFN)-16 封装
- -40°C 至125°C 的结温范围
应用领域
- 固态硬盘(SSD)
- 硬盘驱动器(HDD)
- RAID 阵列
- 电信
- 插入式电路板笔记本电脑和上网本
