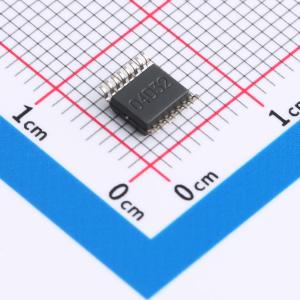

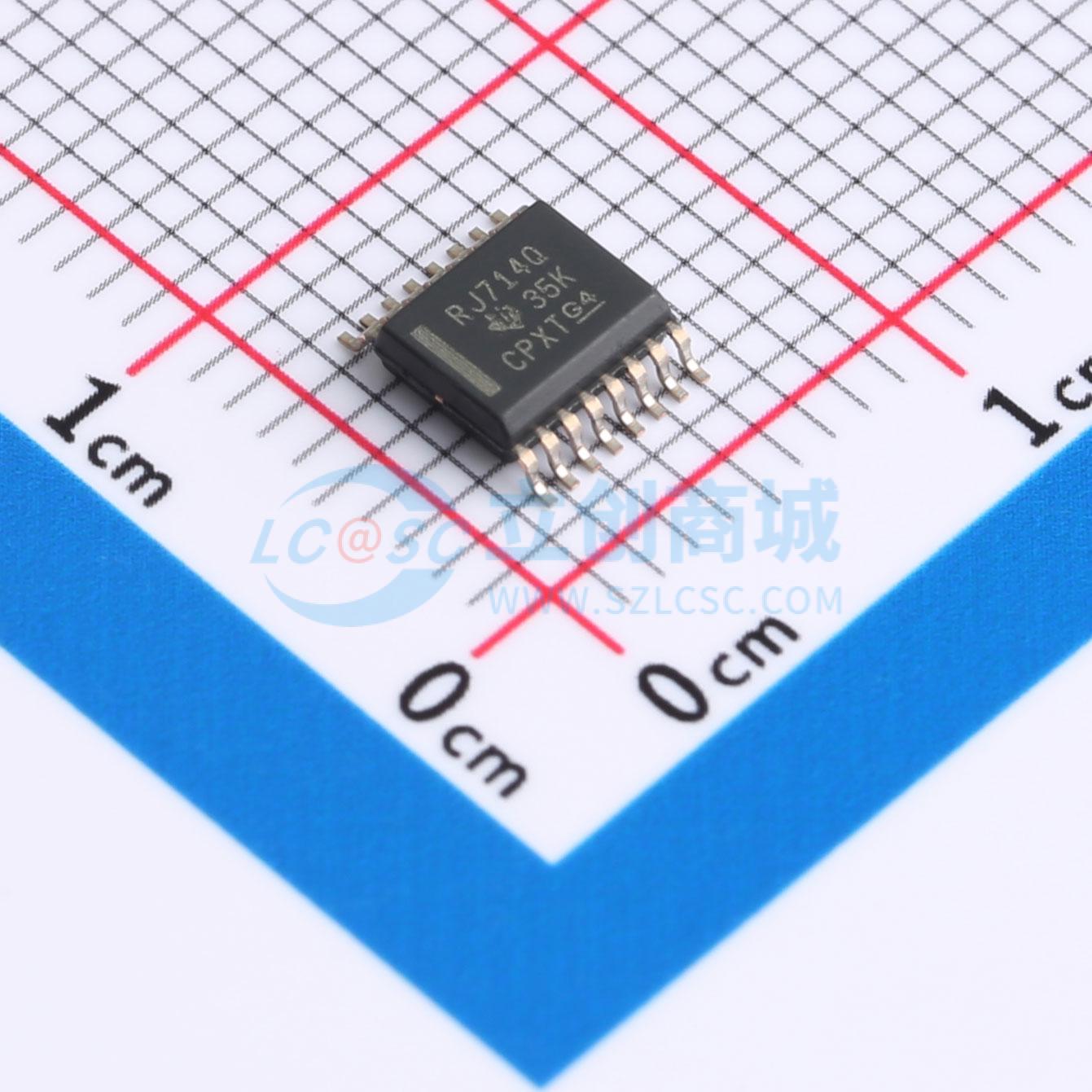

TPD3S714QDBQRQ1

TPD3S714-Q1 是一款单芯片解决方案，可为汽车 USB 集线器、音响主机、后座娱乐系统、远程信息处理和媒体接口应用中 USB 连接器的 VBUS 和数据线路提供电池短路保护、短路保护以及 ESD 保护。集成的数据开关提供了出色的带宽，能够在 USB 发生电池短路时更大限度地减少信号衰减。高达 1GHz 的带宽可利用汽车 USB 环境中常见的长系留线缆来实现干净的 USB 2.0 高速 (480Mbps) 眼图。

电池短路保护可隔离内部系统电路，防止其受到 VBUS_CON、VD+ 和 VD– 引脚上任何过压情况的影响。在这些引脚上，TPD3S714-Q1 能够针对热插拔和直流事件处理高达 18V 的过压情况。过压保护电路可提供可靠的电池短路隔离，能够关闭开关并保护上游收发器免受有害电压和电流尖峰的影响。VBUS_CON 引脚还提供了一个最高限值为 0.5A 的精确限流负载开关。过流保护会自动限制电流，以便在发生接地短路时防止上游电源轨发生压降。此外，该器件还在 VBUS_CON、VD+ 和 VD– 引脚上集成了系统级 IEC61000 - 4 - 2 和 ISO 10605 ESD 保护功能，无需使用高电压、低容值的外部 ESD 二极管。

• 符合 AEC - Q100 标准（1 级）– 工作温度范围： - 40℃ 至 + 125℃
• 提供功能安全– 可帮助进行功能安全系统设计的文档
• VBUS_CON 引脚上具有电池短路保护（高达 18V）和接地短路保护
• VD+ 和 VD– 引脚上具有电池短路保护（高达 18V）和 VBUS 短路保护
• 在 VBUS_CON、VD+ 和 VD– 上提供 IEC 61000 - 4 - 2 ESD 保护– ±8kV 接触放电，±15kV 气隙放电
• VBUS_CON、VD+ 和 VD– 引脚上具有 ISO 10605 330pF、330Ω ESD 保护– ±8kV 接触放电，±15kV 气隙放电
• 低 RON nFET VBUS 开关（典型值为 63mΩ）
• 高速数据开关（–3dB 时的带宽为 1GHz）
• 断续电流限制– 550mA 过流限制（最小值）
• 快速过压响应时间– 2µs 典型值（VBUS 开关），200ns 典型值（数据开关）
• 集成输入使能，适用于 VBUS、VD+ 和 VD–
• 故障输出信号
• 热关断特性
• 16 引脚 SSOP 封装 (4.9mm×3.9mm)

• 终端设备：
  • 音响主机
  • 后座娱乐系统
  • 远程信息处理
  • USB 集线器
  • 导航模块
  • 媒体接口
• 接口：
  • USB 2.0
