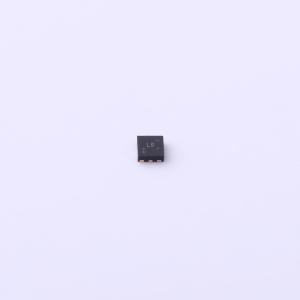

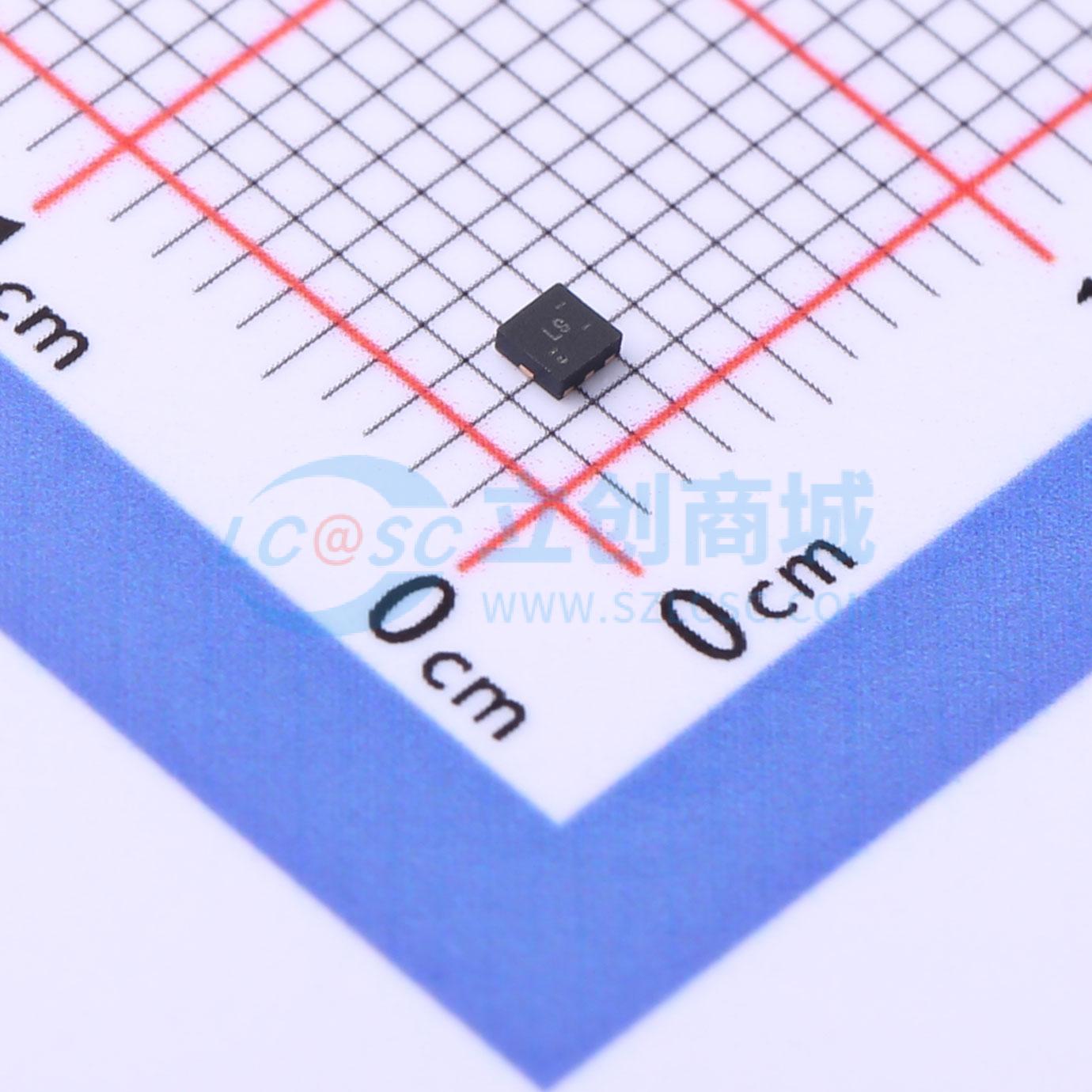

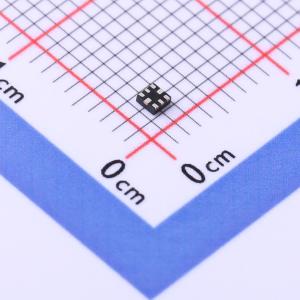

温馨提醒：图片仅供参考，商品以实物为准
TS3USB31RSER
TS3USB31 1:1 SPST 高速 USB 2.0 (480-Mbps) 总线隔离开关，带单使能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为高速 USB 2.0 信号切换设计的高带宽开关，具有低插入损耗和高通道间噪声隔离。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS3USB31RSER
- 商品编号
- C2649441
- 商品封装
- UQFN-8(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 3V~4.3V | |
| 导通时间(ton) | 30ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 25ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 6pF | |
| 带宽 | 1.22GHz | |
| 传播延迟(tpd) | 250ps |
商品概述
TS3USB31是一款1:1单刀单掷（SPST）高带宽开关，专为高速USB 2.0信号切换而设计。该器件采用小型UQFN封装，适用于手机或消费类应用，如手机、数码相机以及带集线器的笔记本电脑。这款开关的宽带宽（750 MHz）可使信号以最小的边沿和相位失真通过。该开关为双向开关，输出端对高速信号的衰减极小或无衰减。它专为低比特间偏斜和高通道间噪声隔离而设计，并且与多种标准兼容，如高速USB 2.0（480 Mbps）。
商品特性
- 支持3 V和4.3 V的VCC工作电压
- 控制引脚输入与1.8 V兼容
- IOFF支持部分掉电模式操作
- 最大导通电阻ron = 10 Ω
- 典型导通电阻变化Δron < 0.35 Ω
- 典型导通输入输出电容Cio(ON) = 6 pF
- 低功耗（最大1 μA）
- 依据JESD 22进行静电放电（ESD）性能测试：人体模型（A114 - B，II类）6000 V、带电器件模型（C101）1000 V、机器模型（A115 - A）250 V
- 典型 -3 dB带宽 = 1220 MHz
- 采用8引脚TQFN封装（1.5 mm × 1.5 mm）
应用领域
- USB 1.0、1.1和2.0的总线隔离
