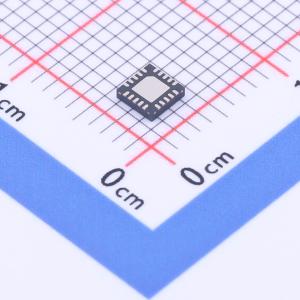

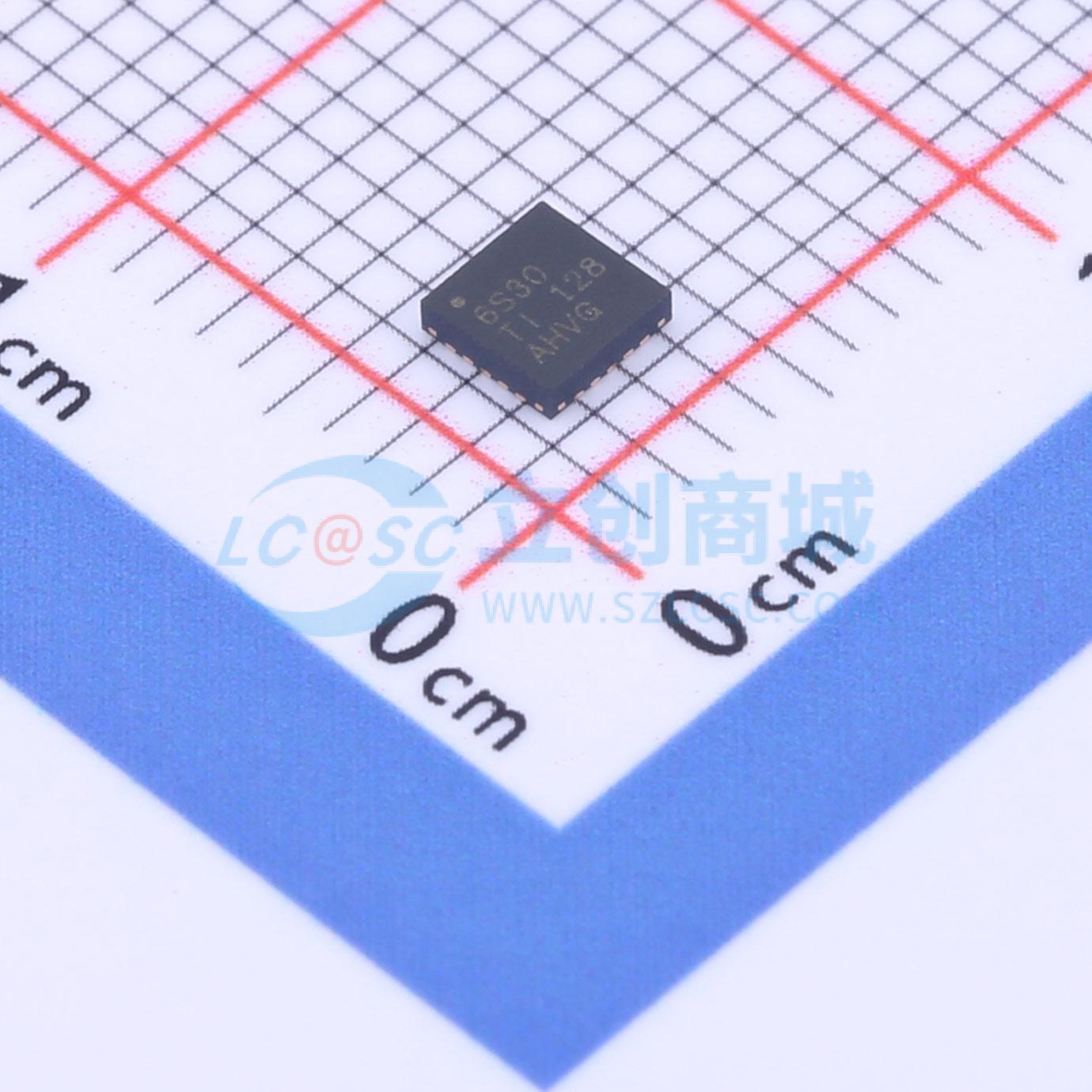

温馨提醒：图片仅供参考，商品以实物为准

TPD6S300RUKR

USB Type-C端口保护解决方案，提供20V VBus短路过压和IEC ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD6S300 USB Type-C™ 端口保护器：VBUS 短路过压和 6 通道 ESD 保护
品牌名称: TI(德州仪器)
商品型号: TPD6S300RUKR
商品编号: C2649810
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPD6S300 是一种单芯片 USB Type-C 端口保护解决方案，可提供 20V VBus 短路过压和 IEC ESD 保护。

自从 USB Type-C 连接器发布以来，已经发布了很多不符合 USB Type-C 规格的 USB Type-C 的产品和配件。其中的一个示例就是仅在 VBus 线路上布设 20V 电压的 USB Type-C 电力输送适配器。USB Type-C 的另一个问题是，由于此小型连接器中的各引脚极为靠近，因此连接器的机械扭转和滑动可能使引脚短路。这可能导致 20V VBus 与 CC 和 SBU 引脚短路。此外，由于 Type-C 连接器中的各引脚极为靠近，所以存在碎屑和水汽导致 20V VBus 引脚与 CC 和 SBU 引脚短路的严重问题。

这些非理想的设备和机械事件使得 CC 和 SBU 引脚必须具有 20V 容差，即使它们仅在 5V 或更低电压下工作。TPD6S300 通过在 CC 和 SBU 引脚上提供过压保护，可以使 CC 和 SBU 引脚实现 20V 容差，同时不会干扰正常工作。该器件将高压 FET 串联放置在 SBU 和 CC 线路上。当在这些线路上检测到高于 OVP 阈值的电压时，高压开关被打开，并且将系统的其余部分与连接器上存在的高压状态隔离。

最后，大多数系统都需要为其外部引脚应用 IEC61000 - 4 - 2 系统级 ESD 保护。TPD6S300 为 CC1、CC2、SBU1、SBU2、DP、DM 引脚集成 IEC 61000 - 4 - 2 ESD 保护，并且无需在连接器上通过外部放置高压 TVS 二极管。

商品特性

4 通道 VBus 短路过压保护（CC1、CC2、SBU1、SBU2）：24V DC 容差
6 通道 IEC 61000 - 4 - 2 ESD 保护（CC1、CC2、SBU1、SBU2、DP、DM）
CC1、CC2 过压保护 FET 600mA，能够通过 VCONN 电源
集成 CC 无电电池电阻器，可用于处理移动设备中的无电电池用例
3mm×3mm WQFN 封装

应用领域

笔记本电脑
平板电脑
智能手机
监视器和电视扩展坞

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	8V
	击穿电压	7V
	反向电流(Ir)	1uA

	属性	参数值
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.7pF
