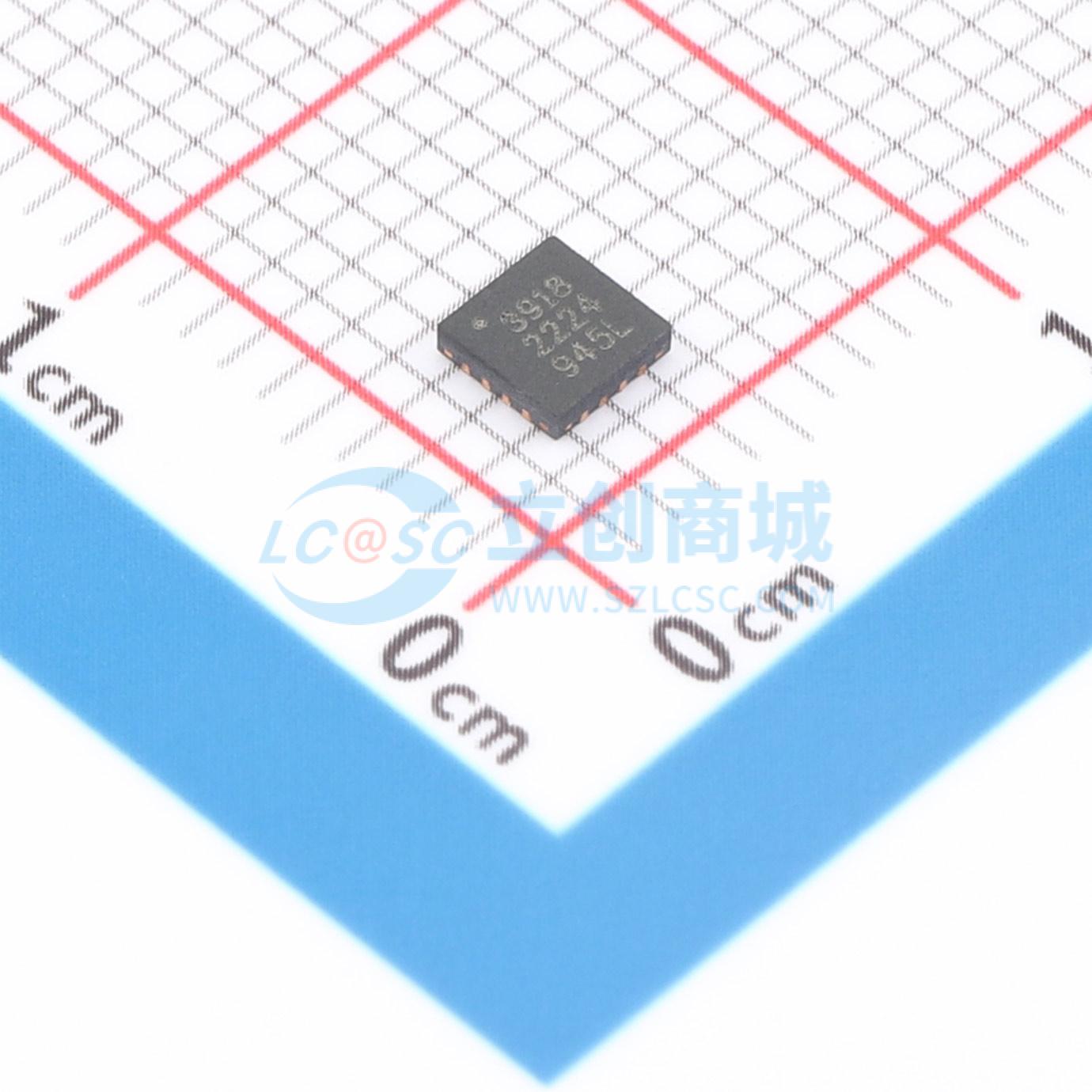

温馨提醒：图片仅供参考，商品以实物为准
A3918SESTR-T
1A 有刷直流电机驱动芯片 9V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A3918专为低压直流电机的脉宽调制（PWM）控制而设计，能够输出高达1.5 A的电流，工作电压范围为2.5至9 V。A3918内置固定关断时间的PWM定时器，可根据电流检测电阻的选择来设定峰值电流。它设有过流输出标志，当电机绕组中的电流达到检测电阻所确定的峰值电流时，会通知用户
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3918SESTR-T
- 商品编号
- C2649429
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 峰值电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 520mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
A3918专为低压直流电机的脉宽调制（PWM）控制而设计，能够输出高达1.5 A的电流，工作电压范围为2.5至9 V。 A3918内置固定关断时间的PWM定时器，可根据电流检测电阻的选择来设置峰值电流。它提供了一个过流输出标志，当电机绕组中的电流达到由检测电阻确定的峰值电流时，会通知用户。故障输出不影响驱动器的运行。 A3918采用16引脚、3 mm×3 mm、标称总高度0.75 mm的QFN封装，带有用于增强散热的外露焊盘。它为无铅（Pb）产品，引脚框架采用100%雾锡电镀。
商品特性
- 2.5至9 V工作电压
- 内部PWM电流控制
- 同步整流以降低功耗
- 峰值电流输出标志
- 欠压锁定
- 低RDS（on）输出
- 小封装
- 直流电机制动模式
- 睡眠功能
- 交叉电流保护
- 热关断
应用领域
- 数码静态相机（DSC）
- 手机相机
- USB供电设备
- 电池供电设备
