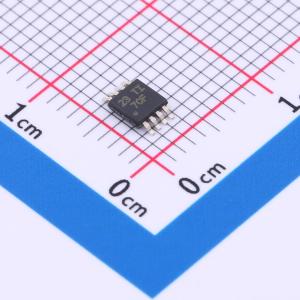

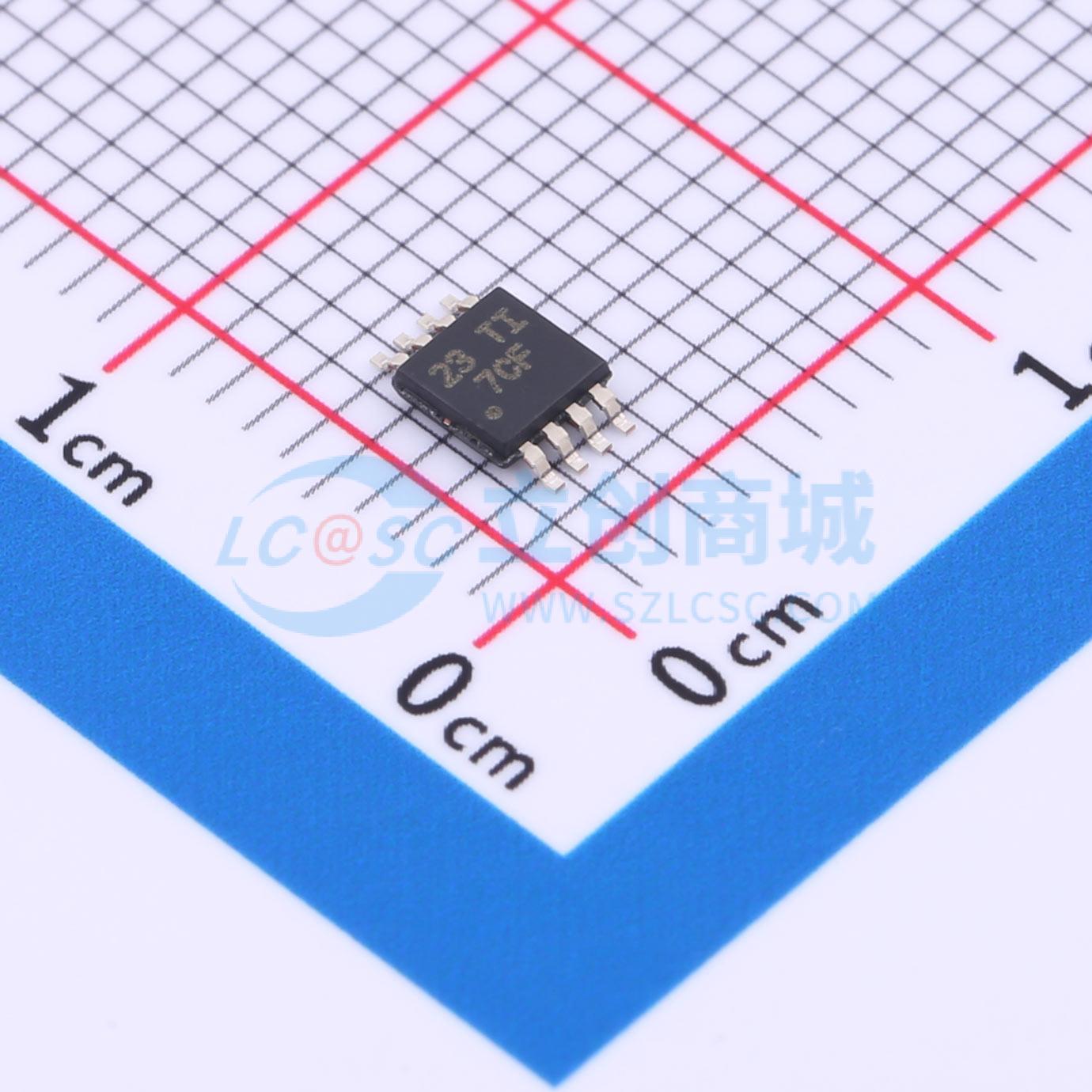

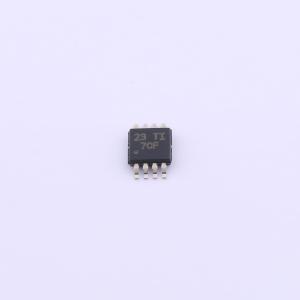

温馨提醒：图片仅供参考，商品以实物为准
PCA9536DGKR
PCA9536具有配置寄存器的远程4位I2C和SMBus I/O扩展器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCA9536是一款4位I2C总线I/O扩展器，设计用于1.65V至5.5V Vcc操作。它通过I2C接口提供通用远程I/O扩展。
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCA9536DGKR
- 商品编号
- C2649389
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 4 | |
| 是否有中断输出 | 无中断输出 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 2.3V~5.5V | |
| 灌电流(IOL) | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1.8uA | |
| 输出高电平(VOH) | 4V | |
| 输出低电平(VOL) | 500mV |
商品概述
这个用于两线双向总线 (I²C) 的 4 位扩展器设计为在 2.3V 至 5.5V 下运行。通过 I²C 接口 [串行时钟(SCL)，串行数据 (SDA)]，它为大多数微控制器系列产品提供通用远程 I/O 扩展。
PCA9536 包含 4 位配置（输入或输出可选）、输入端口、输出端口和极性反转（高电平有效或低电平有效）寄存器。加电时，I/O 被配置为达到 VCC 的弱上拉输入。但是，系统控制器可以通过写入 I/O 配置位将 I/O 启用为输入或输出。如果没有从外部施加到 PCA9536 的信号，内部上拉电阻会导致电压电平为 1 或高电平。每个输入或输出的数据均存储在相应的输入端口或输出端口寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换，系统控制器会读取所有寄存器。
发生超时或其他不当操作时，系统控制器可通过使用上电复位功能，将寄存器置于其默认状况并初始化 I2C/SMBus 状态机来复位 PCA9536。
此器件的输出（已被锁存）具有可直接驱动 LED 的高电流驱动能力，但可实现低电流消耗。
商品特性
- 采用 NanoFree 封装
- 1μA 低待机电流消耗（最大值）
- I2C 至并行端口扩展器
- 工作电源电压范围为 2.3V 至 5.5V
- 可耐受 5V 电压的 I/O 端口
- 400kHz 快速 I2C 总线
- 输入和输出配置寄存器
- 极性反转寄存器
- 内部上电复位
- 加电时无干扰
- 加电时所有通道均被配置为输入
- SCL/SDA 输入端上的噪声滤波器
- 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范
- ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型 (A114 - A)
- 200V 机器放电模型 (A115 - A)
- 1000V 充电器件模型 (C101)
应用领域
- 个人电子产品
- 可穿戴设备
- 手机
- 游戏机
- 服务器
- 路由器
