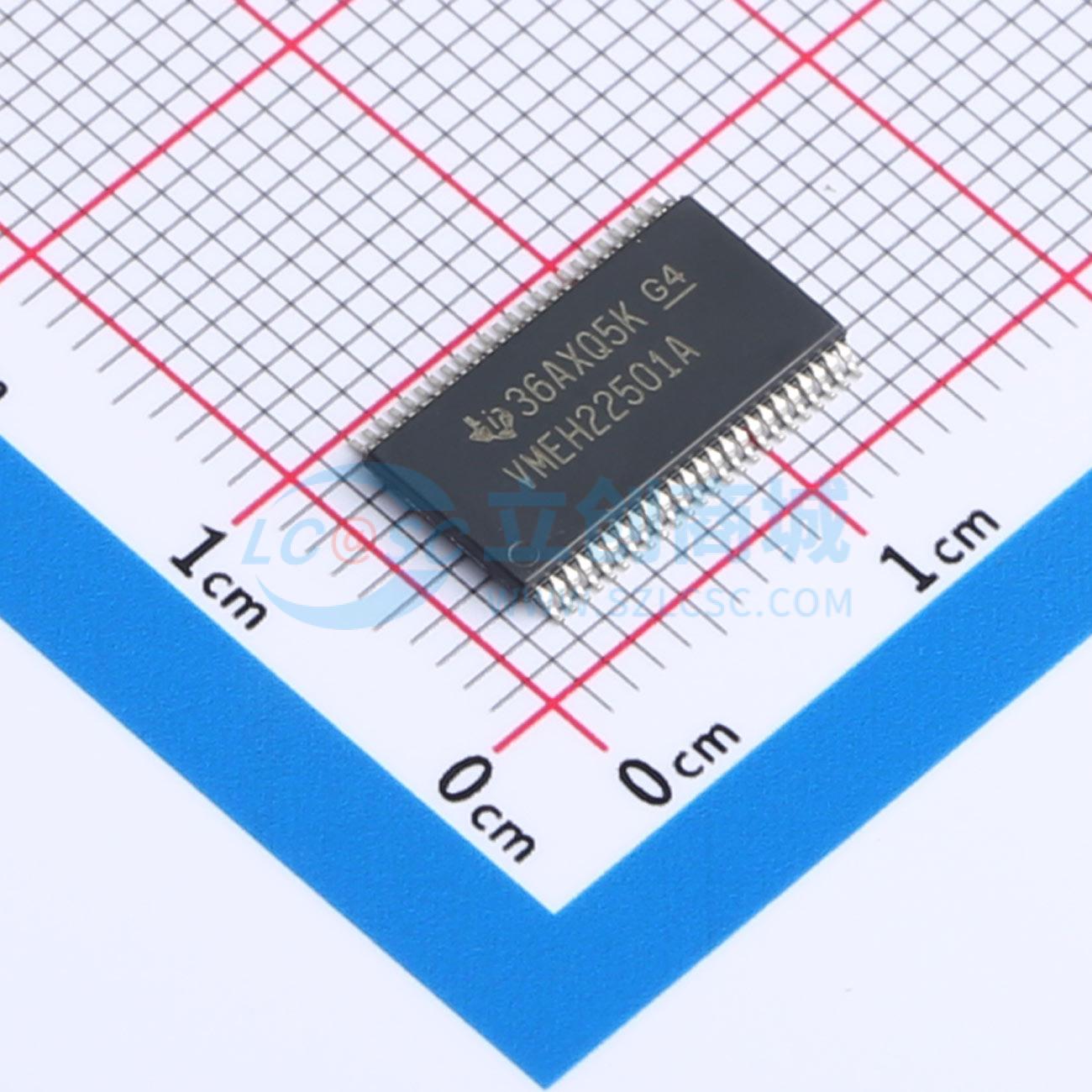

SN74VMEH22501ADGGR

8位通用总线收发器和两个1位总线收发器，带分割LVTTL端口、反馈路径和三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74VMEH22501A 具有三态输出的 8 位通用总线收发器和两个 1 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74VMEH22501ADGGR
商品编号: C2649408
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.308333克(g)

商品参数

商品概述

SN74VMEH22501A是一款8位通用总线收发器，集成两个1位三态总线收发器，带有分离LVTTL端口、反馈路径和三态输出，设计用于3.3V VCC工作，支持5V容限输入，可实现透传、锁存、触发器三种模式的数据传输，可在LVTTL逻辑电平板卡与背板拓扑之间提供高速接口，引脚与SN74VMEH22501兼容，工作温度范围为-40℃~85℃。

商品特性

集成D型锁存器和D型触发器，可工作在透传模式、锁存模式或时钟模式
专用电路可提升信号完整性，降低电磁干扰
符合VME64、2eVME和2eSST协议规范
总线收发器的分离LVTTL端口可为控制和诊断监测提供反馈路径
所有输入输出接口均为5V容限
B端口输出电流为-48mA/64mA，Y端口和A端口输出电流为-12mA/12mA
支持Ioff断电隔离、上电三态、VCC偏置功能，支持热插入
3A端口数据输入带有总线保持功能
3A端口和Y输出带有26Ω等效串联电阻
采用直通架构，便于印刷电路板布局
分布式VCC和接地引脚，可减小高速开关噪声
闩锁性能符合JESD 78 II类标准，超过100mA
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
B端口输入输出针对大容性负载驱动优化，采用伪ETL输入阈值1/2 VCC ± 50 mV，可提升噪声抗扰度
可支持VME64x中的2eVME协议和VITA 1.5中的2eSST协议
所有输入输出均与TTL和5V CMOS输入兼容
有源总线保持电路可将未使用或未驱动的3A端口输入保持在有效逻辑状态
断电隔离电路可防止设备上下电时产生破坏性回流电流，上电三态电路可在上下电过程中将输出置于高阻状态，避免驱动冲突，VCC偏置电路可预充电预处理B端口输入输出连接，避免插拔板卡时干扰背板有效数据
当VCC处于0~1.5V之间时，设备在上下电过程中保持高阻状态

应用领域

LVTTL逻辑电平板卡与背板之间的高速接口
VME系统总线数据传输
需要热插入功能的总线应用场景

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	3.15V~3.45V
	通道数	-
	拉电流(IOH)	48mA
	灌电流(IOL)	64mA

	属性	参数值
	传播延迟(tpd)	9.3ns
	系列	74VMEH
	工作温度	-40℃~+85℃
	建立时间	2.1ns
	保持时间	0ns
	静态电流(Iq)	30mA
