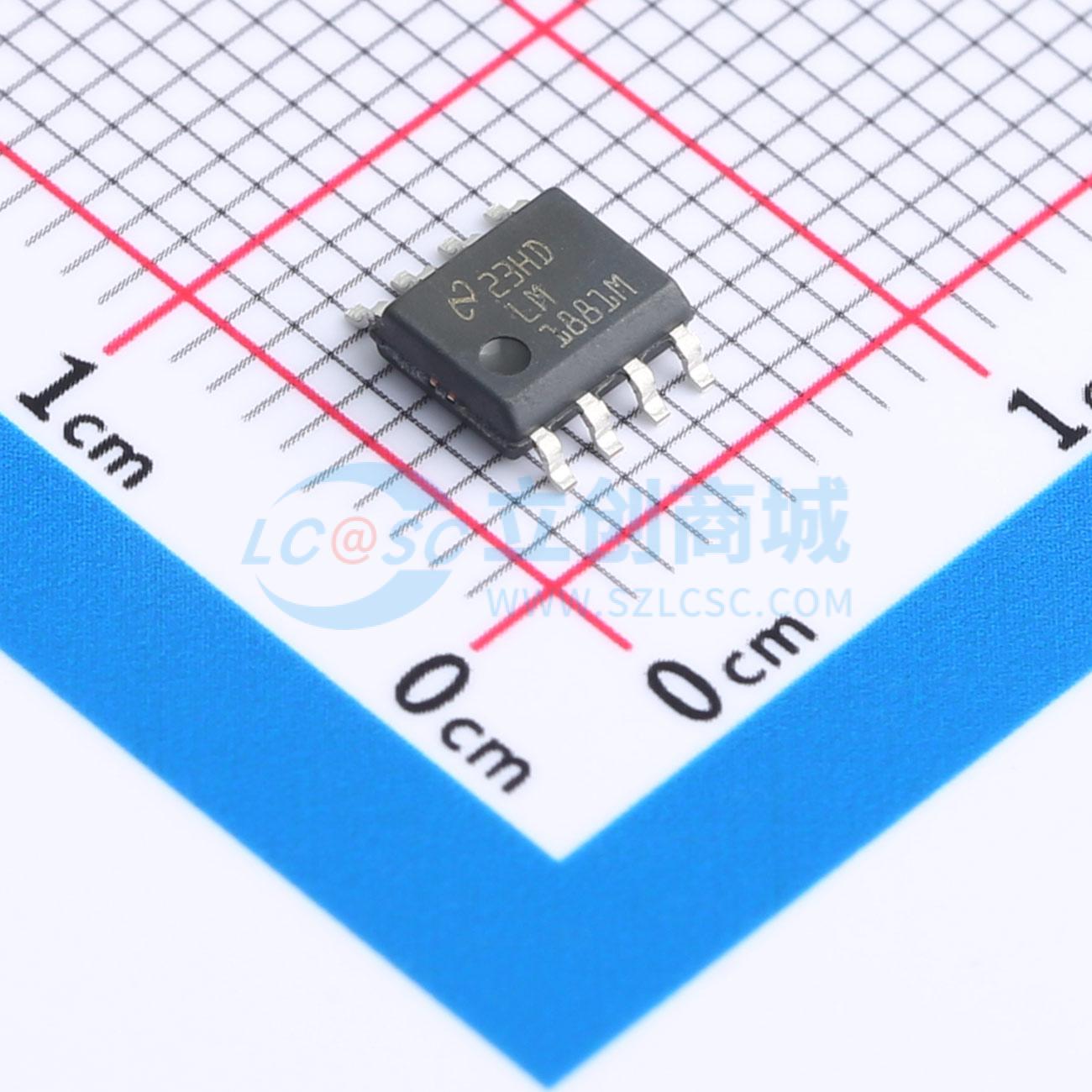

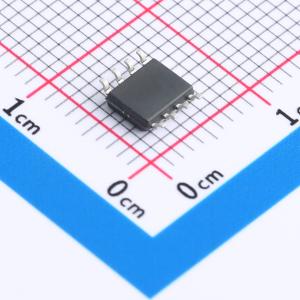

温馨提醒：图片仅供参考，商品以实物为准
LM1881MX/NOPB
LM1881 视频同步分离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM1881视频同步分离器从标准负极性同步NTSC、PAL和SECAM视频信号中提取包括复合同步、垂直同步、突发或后门廊定时以及奇偶场信息。它还可以为非标准、更快水平扫描率的视频信号提供同步分离。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM1881MX/NOPB
- 商品编号
- C2649398
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 分离器 | |
| 数据接口 | - | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~12V | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 视频格式识别 |
商品概述
LM1881是视频同步分离器，可从幅度为0.5V p-p至2V p-p的标准负向同步NTSC、PAL和SECAM视频信号中提取时序信息，包括复合同步、垂直同步、脉冲串或后沿时序、奇偶场信息，也可对非标准、更快水平速率的视频信号进行同步分离。垂直输出在垂直同步周期内第一个锯齿的上升沿产生，若上述上升沿未在外部设置的延迟周期内出现，会经过延时后产生默认垂直输出，可适配0.5V p-p至2V p-p的正极性视频输入。
商品特性
- 支持交流耦合复合输入信号
- 输入电阻大于10kΩ
- 电源漏电流小于10mA
- 提供复合同步输出与垂直输出
- 提供奇偶场输出
- 提供脉冲串选通或后沿输出
- 支持最高150kHz的水平扫描频率
- 采用边缘触发垂直输出
- 可为非标准视频信号提供默认触发垂直输出
应用领域
- 摄像机和录像机
- 广播系统
- 机顶盒
- 家庭娱乐领域
- 计算与游戏应用
