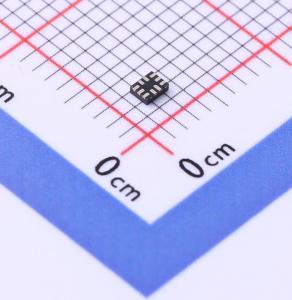

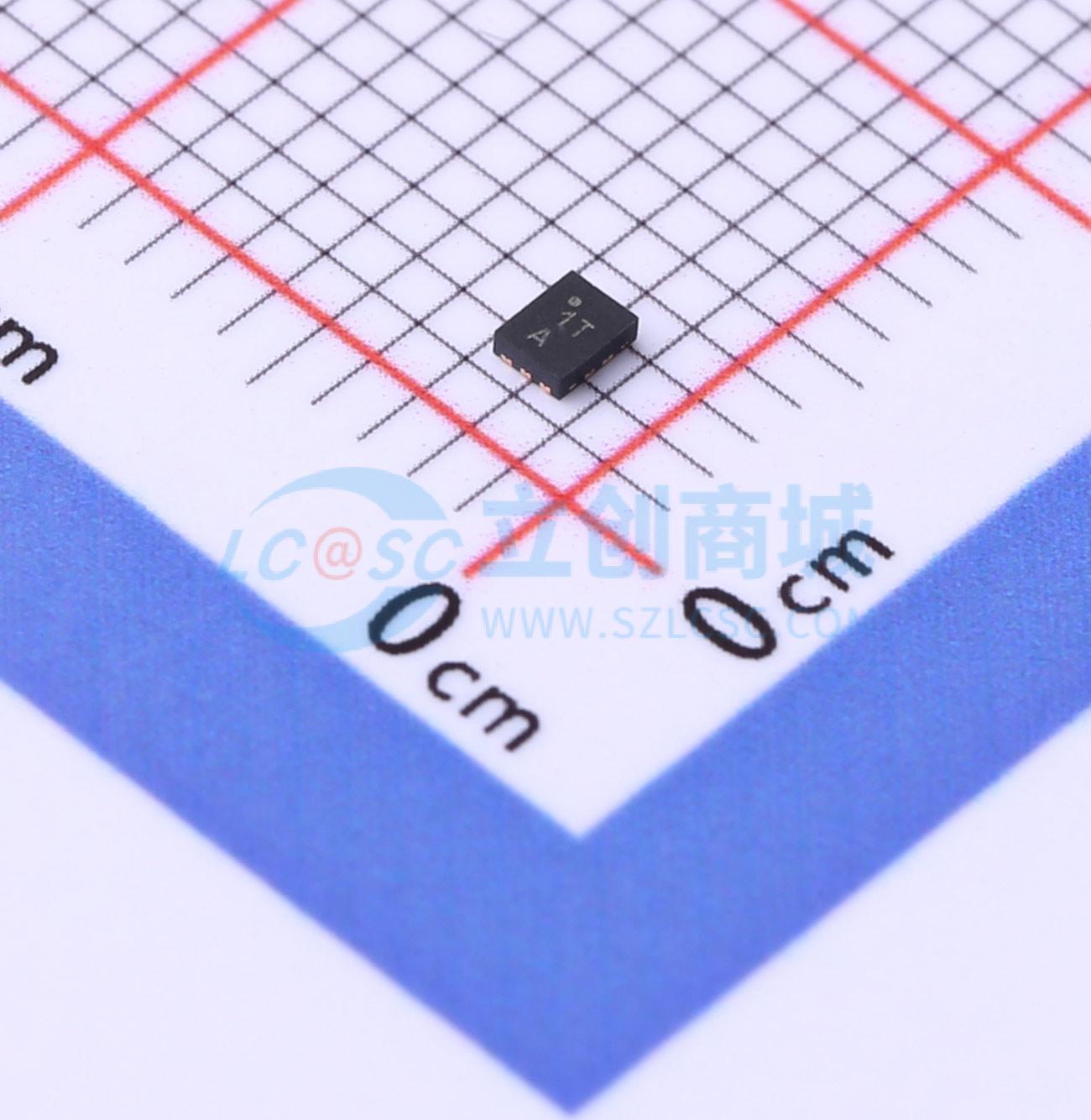

TC7USB40MU,LF

双SPDT USB开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速CMOS双1-2多路复用器/解复用器，适用于USB2.0(480Mbps)应用。
品牌名称: TOSHIBA(东芝)
商品型号: TC7USB40MU,LF
商品编号: C2649396
商品封装: UQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

TC7USB40MU是高速CMOS双路1至2多路复用器/解复用器。该开关的低导通电阻和低电容特性使其适用于USB2.0（480Mbps）应用。该器件由双路独立的双输入多路复用器/解复用器组成，具有公共选择输入（S）和输出使能（OE）。D+、D - 输入连接到1D+/1D - 或2D+/2D - 输出，具体取决于选择输入（S）和输出使能（OE）的组合。当输出使能（OE）输入保持高电平时，无论选择输入状态如何，开关均断开，开关之间呈高阻态。所有输入均配备了防静电放电保护电路。

商品特性

电源电压：VCC = 2.3至4.3 V
开关端子导通电容：CI/O = 5 pF（典型值，开关导通，ΔOVCC = 3.3 V）
导通电阻：RON = 4.5 Ω（典型值，OVCC = 3 V，VIS = 0 V）
导通电阻平坦度：RON(平坦度) = 1.3 Ω（典型值，VCC = 3 V）
开关间导通电阻差异：ΔRON = 0.35 Ω（典型值，VCC = 3 V）
所有输入和输出均提供掉电保护。
超小型封装：UQFN10B、UQFN10

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.3V~4.3V
	导通时间(ton)	10ns
	导通电阻(Ron)	4.5Ω

	属性	参数值
	关闭时间(toff)	14ns
	工作温度	-40℃~+85℃
	导通电容(Con)	5pF
	带宽	1.5GHz
	传播延迟(tpd)	250ps
