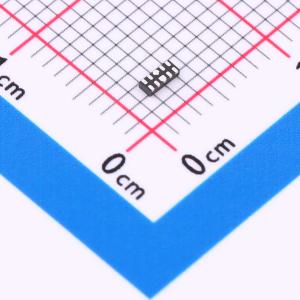

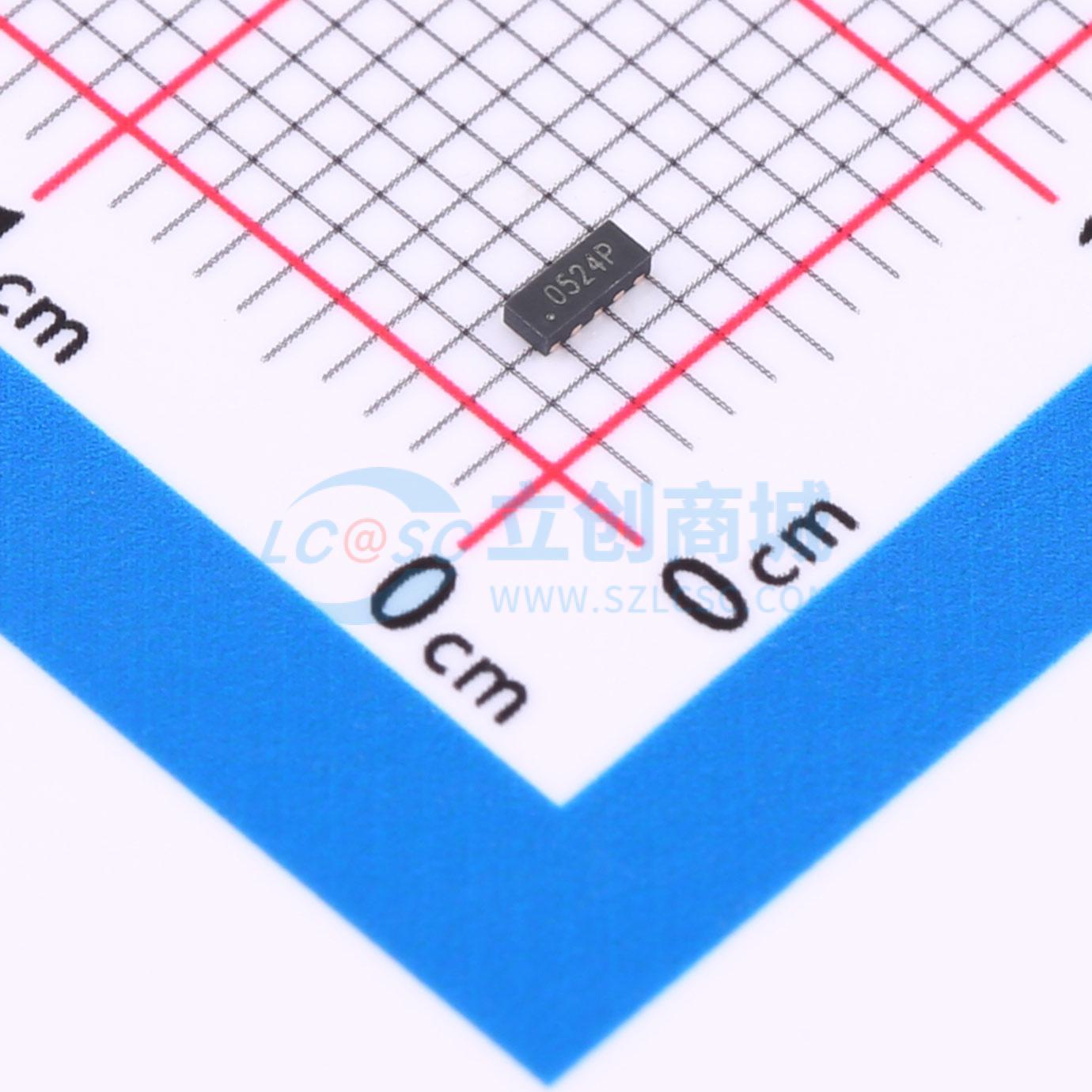

HESDLC5V0DFN10
单向ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器具备4.5A电流处理能力及5V工作电压，适合多种应用场景。0.6pF的典型结电容使其适用于高速数据接口，而四个独立的单向保护通道则能有效抵御瞬态电压冲击，确保连接设备的安全运行。
- 商品型号
- HESDLC5V0DFN10
- 商品编号
- C25503761
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.01809克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
HESDLC5V0DFN10 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为 GND）与系统接地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向地，正 ESD 电压被钳位到齐纳电压。封装为 DFN2510 - 10L。
商品特性
- 4 通道 ESD 保护；
- 提供符合 IEC61000 - 4 - 2 4 级的 ESD 保护：
- ±17kV 空气放电；
- ±12kV 接触放电；
- 超低电容：典型值 0.6pF；
- 低钳位电压；
- 低工作电压；
- 固态硅技术；
- 保护四条 I/O 线；
- 符合 RoHS 标准且无卤。
