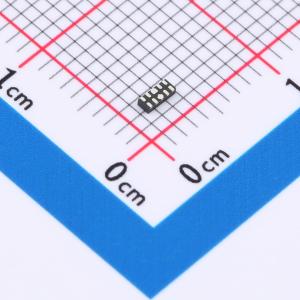

温馨提醒：图片仅供参考，商品以实物为准
HXBP14E5UFN-G
ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件，设计含四通道结构，每通道耐压5V，构成坚实保护壁垒。4.5A峰值电流处理能力，轻松应对电流浪涌挑战。加之其紧凑的0.6pF电容值，确保高速信号流畅无阻，是多线路电子系统中保护元件的理想之选，为精密电路防护提供既强效又精密的解决方案。
- 商品型号
- HXBP14E5UFN-G
- 商品编号
- C25503760
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HXBP14E5UFN - G 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为 GND）与系统接地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向接地，正 ESD 电压被钳位到齐纳电压。封装形式为 DFN2510 - 10L。
商品特性
- 4 通道 ESD 保护
- 提供符合 IEC61000 - 4 - 2 4 级的 ESD 保护
- ±17kV 空气放电
- ±12kV 接触放电
- 超低电容：典型值 0.6pF
- 低钳位电压
- 低工作电压
- 固态硅技术
- 保护四条 I/O 线路
- 符合 RoHS 标准且无卤
