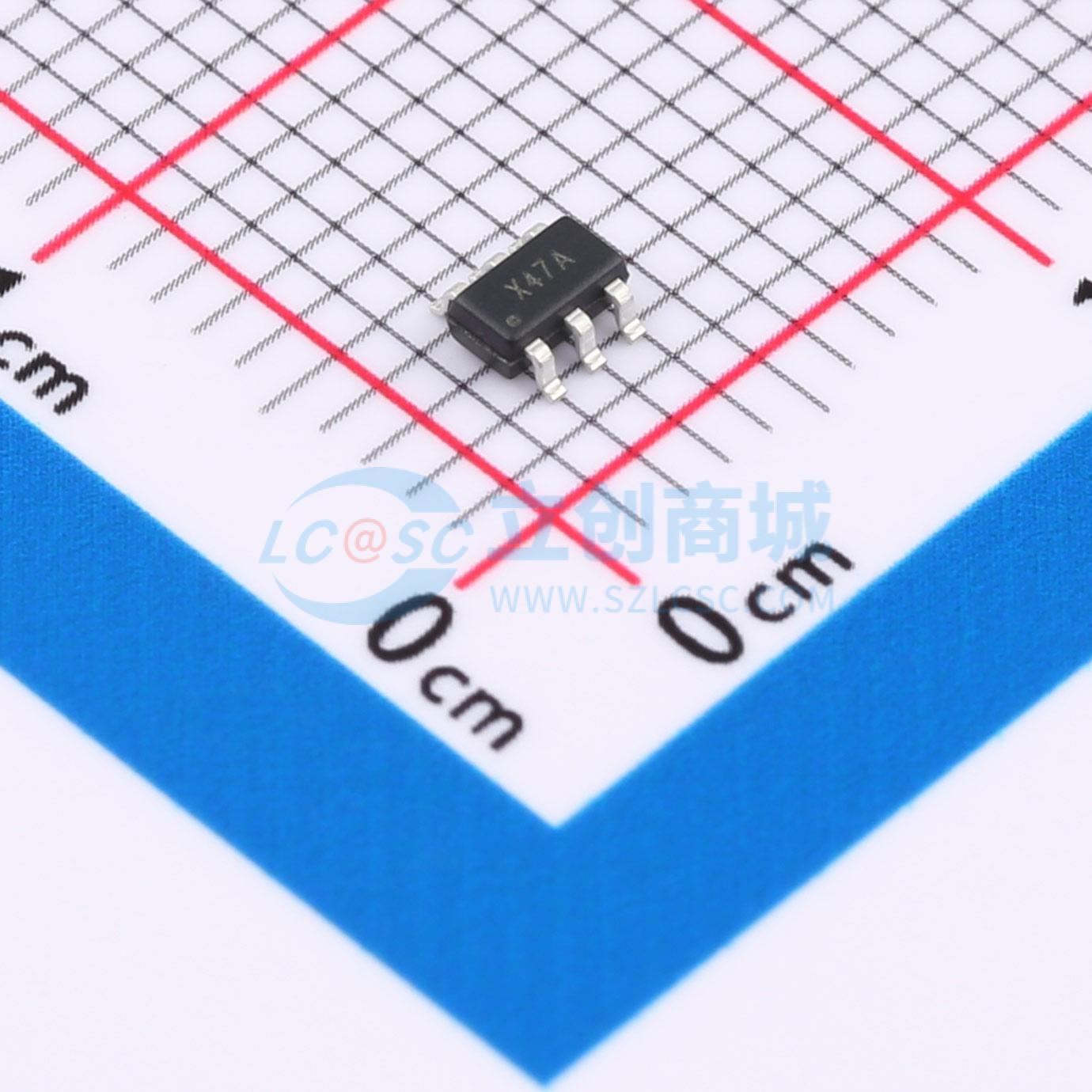

温馨提醒：图片仅供参考，商品以实物为准
XC7467
具有串行接口的1.2 MSPS/240 ksps、10bit 模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XC7467是一款10位的ADC(Analog-to-DigitalConverter)芯片，即模拟数字转换器，具有超低功耗、小尺寸、单极性、单端输入的基本特征。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC7467
- 商品编号
- C23377943
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 10 | |
| 采样率 | 240kHz；1.2MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.5V~4.5V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 61dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 3.4MHz；16.6MHz | |
| 基准电压源 | - | |
| 可变增益 | 不支持 | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 上电复位 |
商品概述
XC7467是一款10位的ADC（模拟数字转换器）芯片，具有超低功耗、小尺寸、单极性、单端输入的基本特征。采用先进工艺和技术设计，具有较宽的电压工作范围。1.5V - 3.0V单电源供电时，采样速率最高可达240KSPS（兼容同类芯片）；3.0V - 4.5V单电源供电时，采样速率最高可达1.2MSPS。采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C。可pin - to - pin替代AD7467，而且动态功耗不到其1/2，从而显著延长了电池的工作时间。
商品特性
- 1.5V - 4.5V单电源供电，自动关断
- 超低功耗（典型值）：0.22mW（3.3V，100KSPS）；0.10mW（2.5V，100KSPS）；0.03mW (1.6V, 100KSPS)
- 最高采样速率240KSPS (1.5V - 3.0V)
- 最高采样速率1.2MSPS (3.0V - 4.5V)
- 最大误差±0.5LSB INL，±0.5LSB DNL
- 0 - VDD单极单通道输入
- SPI/DSP/MICROWIRE/QSPI兼容串行接口
- 6引脚SOT - 23封装
应用领域
- 电池供电系统
- 医疗电子设备
- 独立数据采集设备
- 远程数据采集设备
