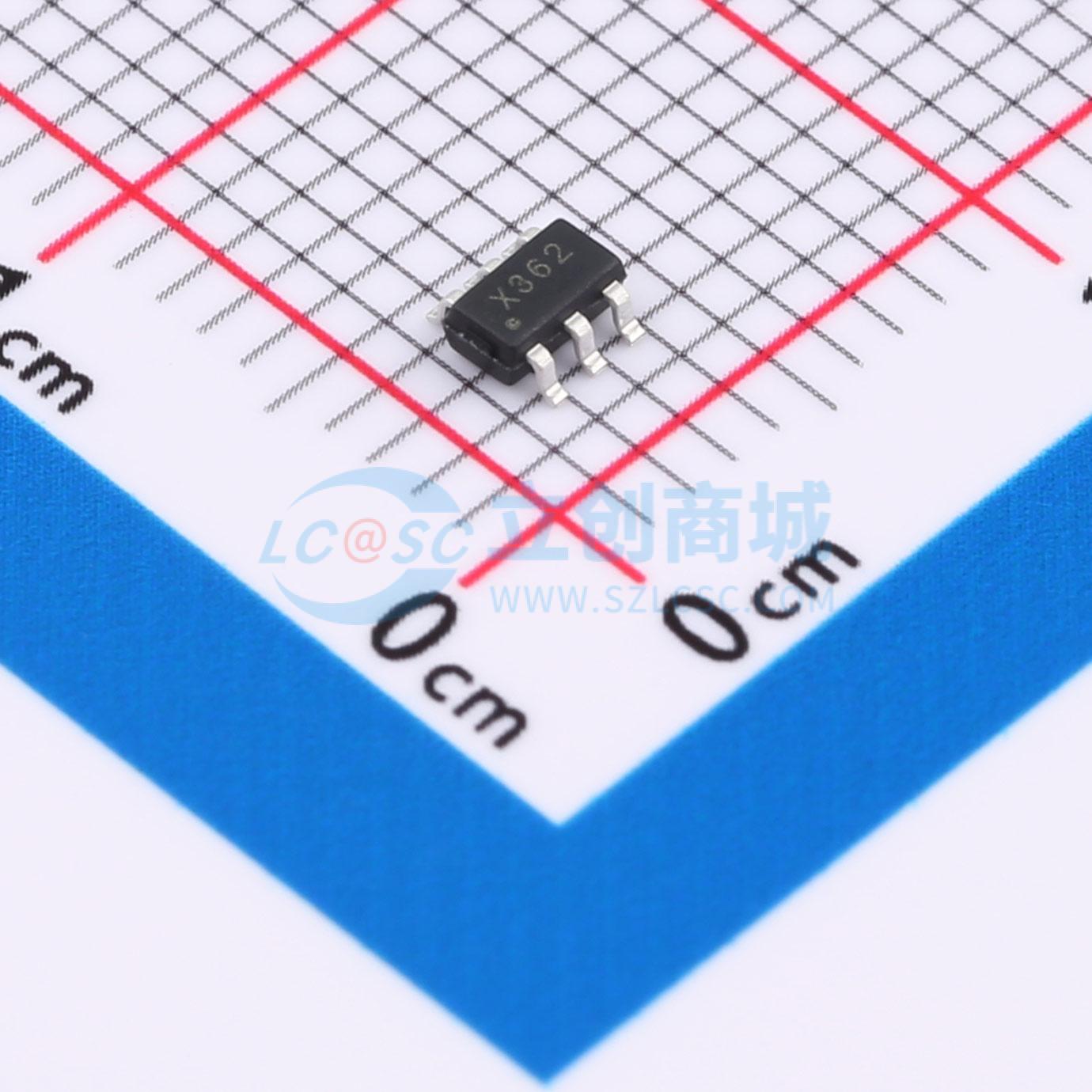

温馨提醒：图片仅供参考，商品以实物为准

XC2362

500KSPS,3.3V - 5.25V,超低功耗,12位SAR模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.3V-5.25V单电源供电，最高采样速率为100/250/500KSPS，超低功耗，6引脚SOT-23封装。
品牌名称: SiChange(芯昌科技)
商品型号: XC2362
商品编号: C23377959
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045167克(g)

商品参数

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	500kHz
	通道数	1
	工作电压	3.3V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	72.2dB

商品概述

XC2362是12位采样A/D转换器。电源电流随采样率降低而下降，设备在转换完成后自动断电。转换信号输入范围为0V至VDD，具有超低功耗、小尺寸、单极性、单端输入的基本特征。采用3.3V - 5.25V单电源供电，采样率可达500KSPS，采用6引脚SOT - 23封装，工作温度范围为 -40°C至85°C。

商品特性

3.3V - 5.25V单电源供电
最高采样速率：500KSPS
超低功耗（XC2362典型值）：1.68mW（3.3V，500KSPS），2.50mW（4.0V，500KSPS）
自动关断
误差±0.5LSB INL，±0.5LSB DNL
0 - VDD单极单通道输入
SPI/MICROWIRE兼容串行接口
6引脚SOT - 23封装
工作温度范围为 -40°C至85°C

应用领域

通信系统
数据采集系统
手持式便携设备
不间断电源设备
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	时钟/振荡器	-
	时钟频率(fc)	10MHz
	基准电压源	-
	基准电压源温漂	-
	可变增益	不支持
	温度传感器	-
	ADC架构	SAR
	数据速率	-
	静态电流	500uA
	全量程范围(FSR)	-
