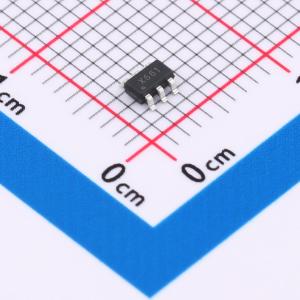

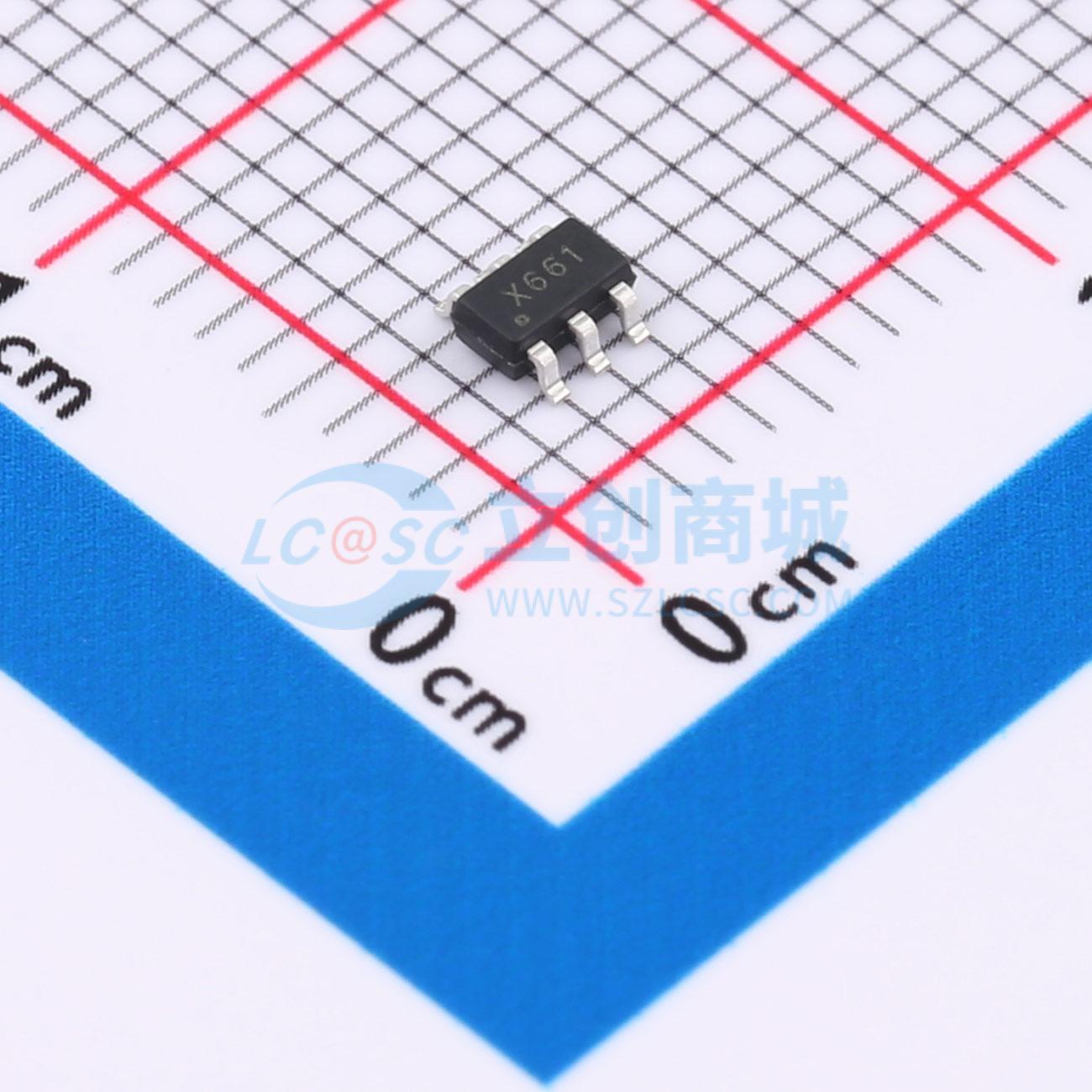

温馨提醒：图片仅供参考，商品以实物为准
XC11661
500 ksps、3.3V-5.25V、8bit SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XC11661是具有8位、超低功耗、小尺寸、单极性、单端输入的基本特征的模数转换器（ADC）。具有便捷的电源/串行时钟速度管理。转换速率由串行时钟决定，可以通过增加串行时钟速度来减少转换时间。能够自动关断，转换后的自动断电可以降低平均功耗。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC11661
- 商品编号
- C23377961
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49dB | |
| 时钟频率(fc) | 10MHz | |
| ADC架构 | SAR | |
| 静态电流 | 470uA |
商品概述
XC11661是具有8位、超低功耗、小尺寸、单极性、单端输入基本特征的模数转换器（ADC），具备便捷的电源/串行时钟速度管理功能。其转换速率由串行时钟决定，可通过增加串行时钟速度来减少转换时间，还能自动关断，转换后自动断电以降低平均功耗。该版本采用3.3V - 5.25V单电源供电，采样率最高可达500KSPS，采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C，可pin - to - pin替代MAX11661，且动态功耗不到其1/2，能显著延长电池工作时间。
商品特性
- 3.3V - 5.25V单电源供电
- 最高采样速率：500KSPS
- 省电模式
- 超低功耗（典型值）：1.4mW（3.3V，500KSPS），2.2mW（4.0V，500KSPS）
- 误差±0.5LSB INL，±0.5LSB DNL
- 0 - VDD单极单通道输入
- SPI/QSPI/MICROWIRE兼容串行接口
- 6引脚SOT - 23封装
- 工作温度范围为 - 40°C至85°C
应用领域
- 通用系统
- 数据采集系统
- 手持式便携设备
- 医疗仪器
- 电池供电系统
