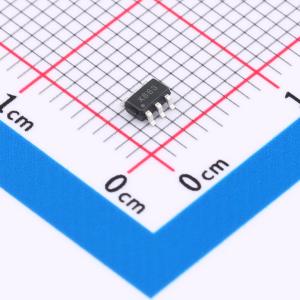

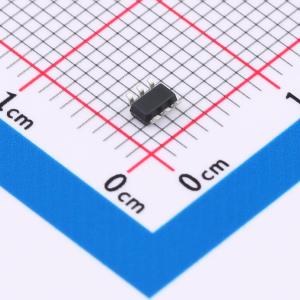

温馨提醒：图片仅供参考，商品以实物为准

XC11663

500-KSPS, 超低功耗, 3.3V - 5.25V, 10位SAR模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有3.0V-4.5V单电源供电(XC11661A/63A/65A)，3.3V-5.25V单电源供电(XC11661/63/65)，8/10/12位、超低功耗、小尺寸、单极性、单端输入的基本特征的模数转换器（ADC）。
品牌名称: SiChange(芯昌科技)
商品型号: XC11663
商品编号: C23377962
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045133克(g)

商品参数

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	10
	采样率	500kHz
	通道数	1
	工作电压	3.3V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	61dB

商品概述

XC11663是具有10位、超低功耗、小尺寸、单极性、单端输入基本特征的模数转换器（ADC），具备便捷的电源/串行时钟速度管理。转换速率由串行时钟决定，可通过增加串行时钟速度减少转换时间，能自动关断，转换后自动断电可降低平均功耗。该版本采用3.3V - 5.25V单电源供电，采样率最高可达500KSPS，采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C。它可pin - to - pin替代MAX11663，且动态功耗不到其1/2，能显著延长电池工作时间。

商品特性

3.3V - 5.25V单电源供电
最高采样速率：500KSPS
省电模式
超低功耗（典型值）：1.5mW（3.3V，500KSPS），2.3mW（4.0V，500KSPS）
误差 ±0.5LSB INL，±0.5LSB DNL
0 - VDD单极单通道输入
SPI/QSPI/MICROWIRE兼容串行接口
6引脚SOT - 23封装
工作温度范围为 - 40°C至85°C

应用领域

通用系统
数据采集系统
手持式便携设备
医疗仪器
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	时钟/振荡器	外置
	时钟频率(fc)	10MHz
	基准电压源	外置
	基准电压源温漂	-
	可变增益	-
	温度传感器	-
	ADC架构	SAR
	数据速率	-
	静态电流	-
	全量程范围(FSR)	-
