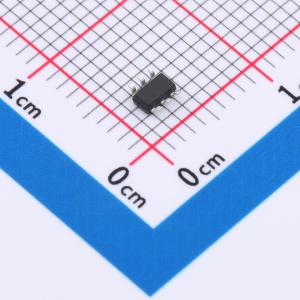

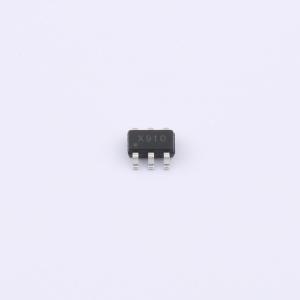

温馨提醒：图片仅供参考，商品以实物为准

XC7910

250KSPS,3.3V - 5.25V,超低功耗,10位SAR模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.3V-5.25V单电源供电，超低功耗，最高采样速率250KSPS，10/12位分辨率，单极单通道输入，SPI/DSP/MICROWIRETM/QSPITM兼容串行。
品牌名称: SiChange(芯昌科技)
商品型号: XC7910
商品编号: C23377964
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	10
	采样率	250kHz
	通道数	1
	工作电压	3.3V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	61.5dB

商品概述

XC7910是10位的ADC（模拟数字转换器）芯片，具有超低功耗、小尺寸、单极性、单端输入的基本特征。产品采用3.3V - 5.25V单电源供电，采样速率最高可达250KSPS，工作温度范围为 -40°C至85°C。可pin-to-pin替代AD7910，而且动态功耗不到其1/3，从而显著延长了电池的工作时间。

商品特性

3.3V - 5.25V单电源供电
自动关断超低功耗（典型值）0.90mW（3.3V，250KSPS）、2.50mW（5.0V，250KSPS）
最高采样速率250KSPS
误差±0.5 LSB INL，±0.5 LSB DNL
10位分辨率，无失码
0—VDD单极单通道输入
SPI/DSP/MICROWIRE/QSPI兼容串行接口
6引脚SOT - 23封装（现货）
6引脚SC - 70和8引脚MSOP封装（计划）
无流水线周期延迟
便捷的电源/串行时钟速度管理，转换速率由串行时钟决定，可通过增加串行时钟速度减少转换时间，转换后的自动断电可在断电时降低平均功耗

应用领域

电池供电系统
个人数字设备
医疗仪器
移动通信
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	时钟/振荡器	-
	时钟频率(fc)	5MHz
	基准电压源	-
	基准电压源温漂	-
	可变增益	-
	温度传感器	-
	ADC架构	SAR
	数据速率	-
	静态电流	340uA
	全量程范围(FSR)	-
