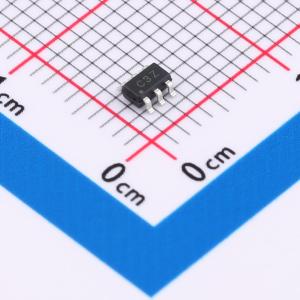

XC7478
800-KSPS, 4V - 5.25V, 超低功耗, 8位SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位ADC芯片，高精确度、高速率、低功耗、小尺寸、单极性
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC7478
- 商品编号
- C23377947
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 800kHz | |
| 通道数 | 1 | |
| 工作电压 | 4V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | - | |
| 时钟频率(fc) | 16MHz | |
| 基准电压源 | - | |
| 基准电压源温漂 | - | |
| 可变增益 | - | |
| 温度传感器 | - | |
| ADC架构 | SAR | |
| 数据速率 | - | |
| 静态电流 | 760uA | |
| 全量程范围(FSR) | - |
商品概述
XC7478是一款8位的ADC（模拟数字转换器）芯片，具有高精确度、高速率、低功耗、小尺寸、单极性的基本特征。该版本采用4V - 5.25V单电源供电，采样率最高可达800KSPS，采用6引脚SOT - 23封装，工作温度范围为 -40℃至85℃。它可pin - to - pin替代AD7478，且平均动态功耗不到其1/2，能显著延长电池工作时间。
商品特性
- 最高采样率800KSPS
- 8位分辨率
- 4V—5.25V单电源供电
- 低功耗（XC7478典型值）：4.95mW（5V，800KSPS），3.05mW（4V，800KSPS）
- 典型误差±0.5LSB INL，±0.5LSB DNL
- 0—VDD单极单通道输入
- SPI/DSP/MICROWIREM/QSPIM串行接口
- 6引脚SOT - 23封装
- 无流水线周期延迟
- 省电模式
- 与SPI/DSP/MICROWIREM/QSPI兼容串行接口
- 超低功耗
- 信噪比失真（SNR）：49.5dB@100KHz
- 总谐波失真（THD）： - 66dB@100KHz
应用领域
- 电池供电系统
- 个人数字设备
- 医疗器械
- 移动通信
- 数据采集系统
