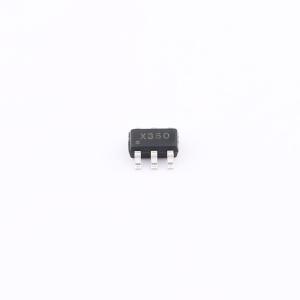

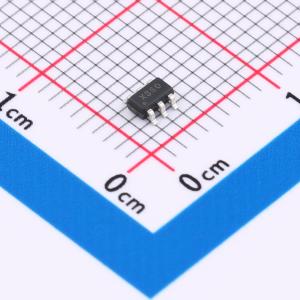

温馨提醒：图片仅供参考，商品以实物为准
XC2360
100KSPS,3.3V - 5.25V,超低功耗,12位SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V-5.25V单电源供电，最高采样速率为100/250/500KSPS，超低功耗，6引脚SOT-23封装。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC2360
- 商品编号
- C23377957
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 100kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72.4dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | - | |
| 基准电压源温漂 | - | |
| 可变增益 | 不支持 | |
| 温度传感器 | - | |
| ADC架构 | SAR | |
| 数据速率 | - | |
| 静态电流 | 190uA | |
| 全量程范围(FSR) | - |
商品概述
XC2360是12位采样A/D转换器。电源电流随采样率降低而下降，设备在转换完成后自动断电。转换信号输入范围为0V至VDD，具有超低功耗、小尺寸、单极性、单端输入的基本特征。采用3.3V - 5.25V单电源供电，采样率可达100KSPS。采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C。
商品特性
- 3.3V - 5.25V单电源供电
- 最高采样速率：100KSPS
- 超低功耗（XC2360典型值）
- 0.60mW（3.3V，100KSPS）
- 0.80mW（4.0V，100KSPS）
- 自动关断
- 误差 ±0.5 LSB INL，±0.5 LSB DNL
- 0 - VDD单极单通道输入
- SPI/MICROWIRE兼容串行接口
- 6引脚SOT - 23封装
- 工作温度范围为 - 40°C至85°C
应用领域
- 通信系统
- 数据采集系统
- 手持式便携设备
- 不间断电源设备
- 电池供电系统
