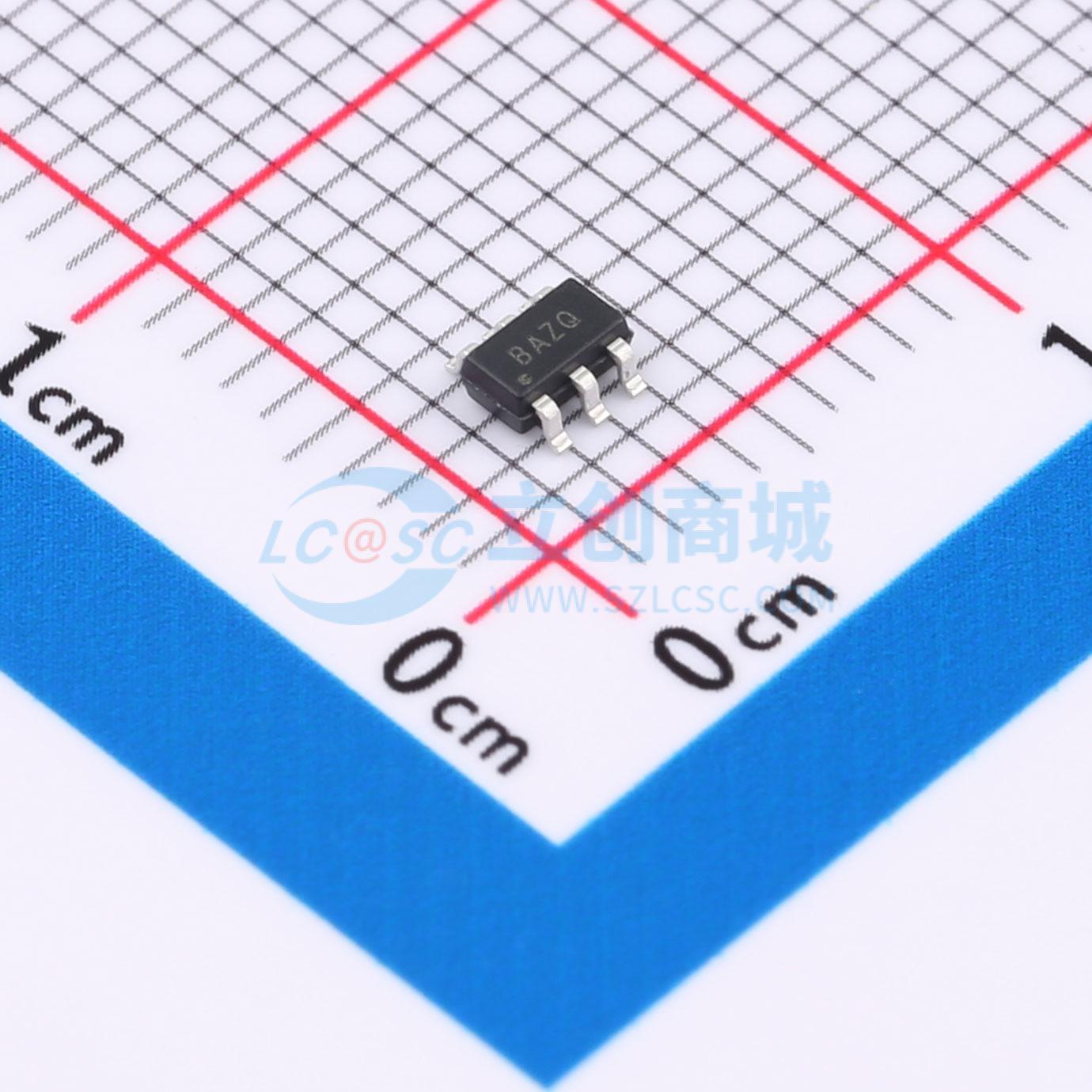

温馨提醒：图片仅供参考，商品以实物为准
XC7888
800-KSPS超低功耗8位微型SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位高精确度、高速率、低功耗、小尺寸、单极性的ADC芯片。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC7888
- 商品编号
- C23377953
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 800kHz | |
| 通道数 | 1 | |
| 工作电压 | 4V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 16MHz | |
| 基准电压源 | - | |
| 基准电压源温漂 | - | |
| 可变增益 | 不支持 | |
| 温度传感器 | - | |
| ADC架构 | SAR | |
| 数据速率 | - | |
| 静态电流 | - | |
| 全量程范围(FSR) | - |
商品概述
XC7888是一款8位的ADC（模拟数字转换器）芯片，具有高精确度、高速率、低功耗、小尺寸、单极性的基本特征。该版本采用4V - 5.25V单电源供电，采样率最高可达800KSPS。采用6引脚SOT - 23封装，工作温度范围为 -40℃至85℃。XC7888可pin - to - pin替代ADS7888，而且平均动态功耗不到其1/2，从而显著延长了电池的工作时间。
商品特性
- 最高采样率800KSPS
- 4V - 5.25V单电源供电
- 8位分辨率
- 最高可达16MHz串行接口
- 低功耗（典型值）：4.90mW（5V，800KSPS），2.80mW（4V，800KSPS）
- 最大误差±0.5LSB PNL，±0.5LSB DNL
- 省电模式
- 6引脚SOT - 23封装
应用领域
- 无线通信中的基带转换器
- 数字驱动器中的电机电流和总线电压传感器
- 光网络
- 光学传感器
- 电池供电系统
