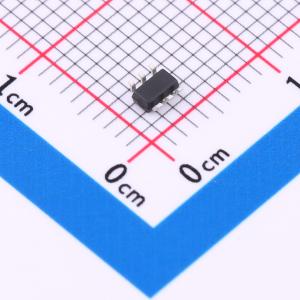

温馨提醒：图片仅供参考，商品以实物为准
XC7868
1.4-MSPS/280-KSPS超低功耗8位带串行接口的模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位超低功耗单通道模数转换器，具有1.5V-4.5V宽电压范围和280KSPS-1.4MSPS采样率。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC7868
- 商品编号
- C23377950
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 1.4MHz；280kHz | |
| 通道数 | 1 | |
| 工作电压 | 1.5V~4.5V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 3.4MHz；16.6MHz | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | - | |
| 可变增益 | 不支持 | |
| 温度传感器 | - | |
| ADC架构 | - | |
| 数据速率 | - | |
| 静态电流 | - | |
| 全量程范围(FSR) | - |
商品概述
XC7868是一款8位的模拟数字转换器芯片，具有超低功耗、小尺寸、单极性、单端输入的基本特征。采用先进工艺和技术设计，具有较宽的电压工作范围，1.5V - 3.0V单电源供电时，采样速率最高可达280KSPS（兼容同类芯片）；3.0V - 4.5V单电源供电时，采样速率最高可达1.4MSPS。采用6引脚SOT - 23封装，工作温度范围为 -40°C至85°C。可pin - to - pin替代ADS7868，而且动态功耗不到其1/3，从而显著延长了电池的工作时间。
商品特性
- 1.5V - 4.5V单电源供电
- 自动关断
- 最高采样速率280KSPS(1.5V - 3.0V)
- 最高采样速率1.4MSPS(3.0V - 4.5V)
- 超低功耗（典型值）0.16mW（1.8V，280KSPS）
- 超低功耗（典型值）0.48mW（3.3V，280KSPS）
- 最大误差±0.5LSB INL，±0.5LSB DNL
- 0 - VDD单极单通道输入
- SPI兼容串行接口
- 6引脚SOT - 23封装
应用领域
- 电池供电系统
- 便携式通讯设备
- 医疗电子设备
- 便携式数据采集设备
- 物联网数据采集设备
