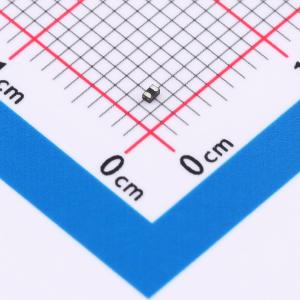

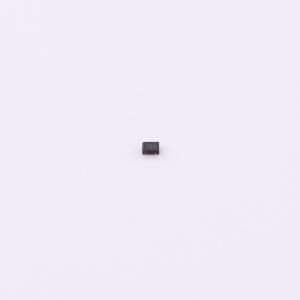

温馨提醒：图片仅供参考，商品以实物为准

ESDU12VADB

单向TVS 12V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDU...ADB 系列 TVS 二极管旨在保护敏感电子设备，使其免受因 ESD 及其他电压引起的瞬态事件造成的损坏或闭锁。它们的工作电压有 3.3V、5V、12V 可选。这些器件为单向器件，可用于信号极性高于地电位的线路。TVS 二极管是专门为瞬态抑制设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。它们采用 DFN1x0.6-2L 封装。标准产品无铅且无卤素。由于其封装小、重量轻，它们特别适用于手机、便携式设备、数码相机、电源及许多其他便携式应用。
品牌名称: PJSEMI(平晶微)
商品型号: ESDU12VADB
商品编号: C22470316
商品封装: DFN1x0.6-2L
包装方式: 编带
商品毛重: 0.0104克(g)

商品参数

商品概述

ESDU...ADB 系列 TVS 二极管旨在保护敏感电子设备，使其免受因 ESD 及其他电压引起的瞬态事件造成的损坏或闭锁。它们的工作电压有 3.3V、5V、12V 可选。这些器件为单向器件，可用于信号极性高于地电位的线路。 TVS 二极管是专门为瞬态抑制设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。它们采用 DFN1x0.6-2L 封装。标准产品无铅且无卤素。由于其封装小、重量轻，它们特别适用于手机、便携式设备、数码相机、电源及许多其他便携式应用。

商品特性

单线路单向 ESD 保护
工作电压：3.3V、5.0V、12V
每条线路根据 IEC61000-4-2（ESD）标准进行瞬态保护：±8kV（接触放电）
低反向钳位电压
低泄漏电流

应用领域

手机及配件
音频和视频设备
便携式电子设备
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	12V
	钳位电压	50V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us

	属性	参数值
	击穿电压	16.5V
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	45pF
