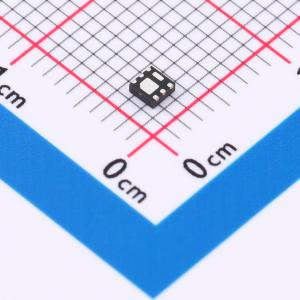

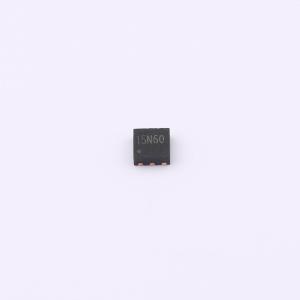

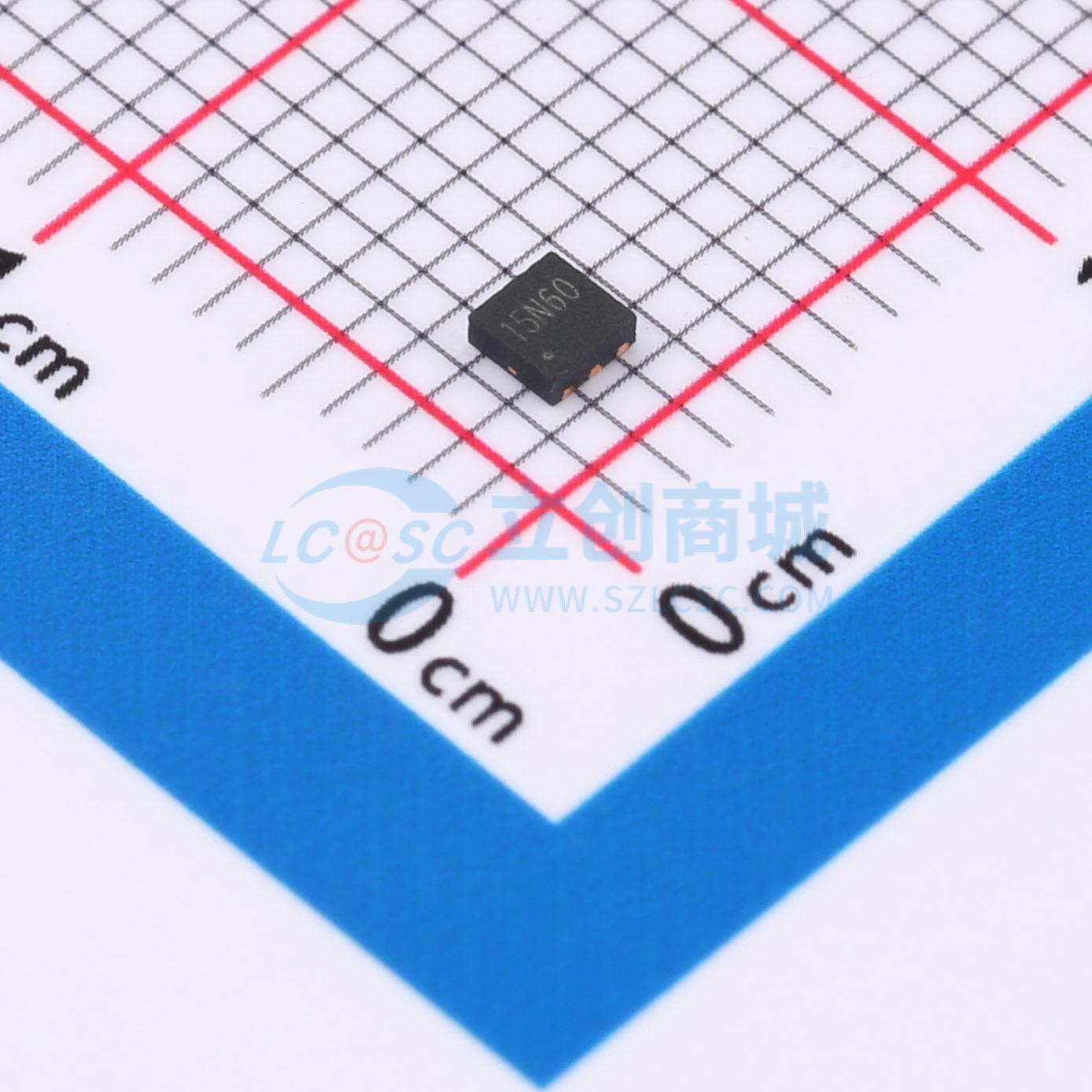

PJM15N60DF
1个N沟道 耐压:60V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷和导通电阻（RDS(ON)），VDS = 60V，ID = 15A时，VGS = 10V，RDS(on) < 33mΩ。应用：负载开关。 PWM应用
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJM15N60DF
- 商品编号
- C22470327
- 商品封装
- DFN2x2A-6L
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 33mΩ@10V | |
| 耗散功率(Pd) | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 20.3nC@10V | |
| 输入电容(Ciss) | 1.148nF@25V | |
| 反向传输电容(Crss) | 49.4pF@25V | |
| 工作温度 | - |
