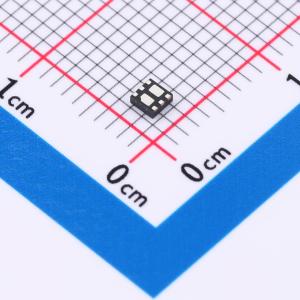

PJM05C20DFA
N和P通道互补功率MOSFET 1个N沟道+1个P沟道 耐压:20V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：N沟道：VDS = 20V，Id = 5A，RDS(on) < 28mΩ（VGS = 4.5V时），RDS(on) < 35mΩ（VGS = 2.5V时）。 P沟道：VDS = -20V，Id = -5A，RDS(on) < 45mΩ（VGS = -4.5V时），RDS(on) < 70mΩ（VGS = -2.5V时）。 非常快速的开关沟槽MOSFET技术。应用：开关型DC/DC转换器
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJM05C20DFA
- 商品编号
- C22470331
- 商品封装
- DFN2x2A-6L
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@4.5V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 295pF |
商品特性
- N沟道:
- VDS = 20 V,ID = 5 A
- 当VGS = 4.5 V时,RDS(导通) < 28 mΩ
- 当VGS = 2.5 V时,RDS(导通) < 35 mΩ
- P沟道:
- VDS = -20 V,ID = -5 A
- 当VGS = -4.5 V时,RDS(导通) < 45 mΩ
- 当VGS = -2.5 V时,RDS(导通) < 70 mΩ
- 开关速度极快
- 沟槽MOSFET技术
应用领域
- 开关应用
- DC/DC转换器
