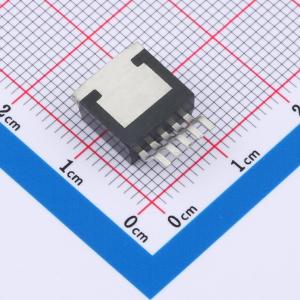

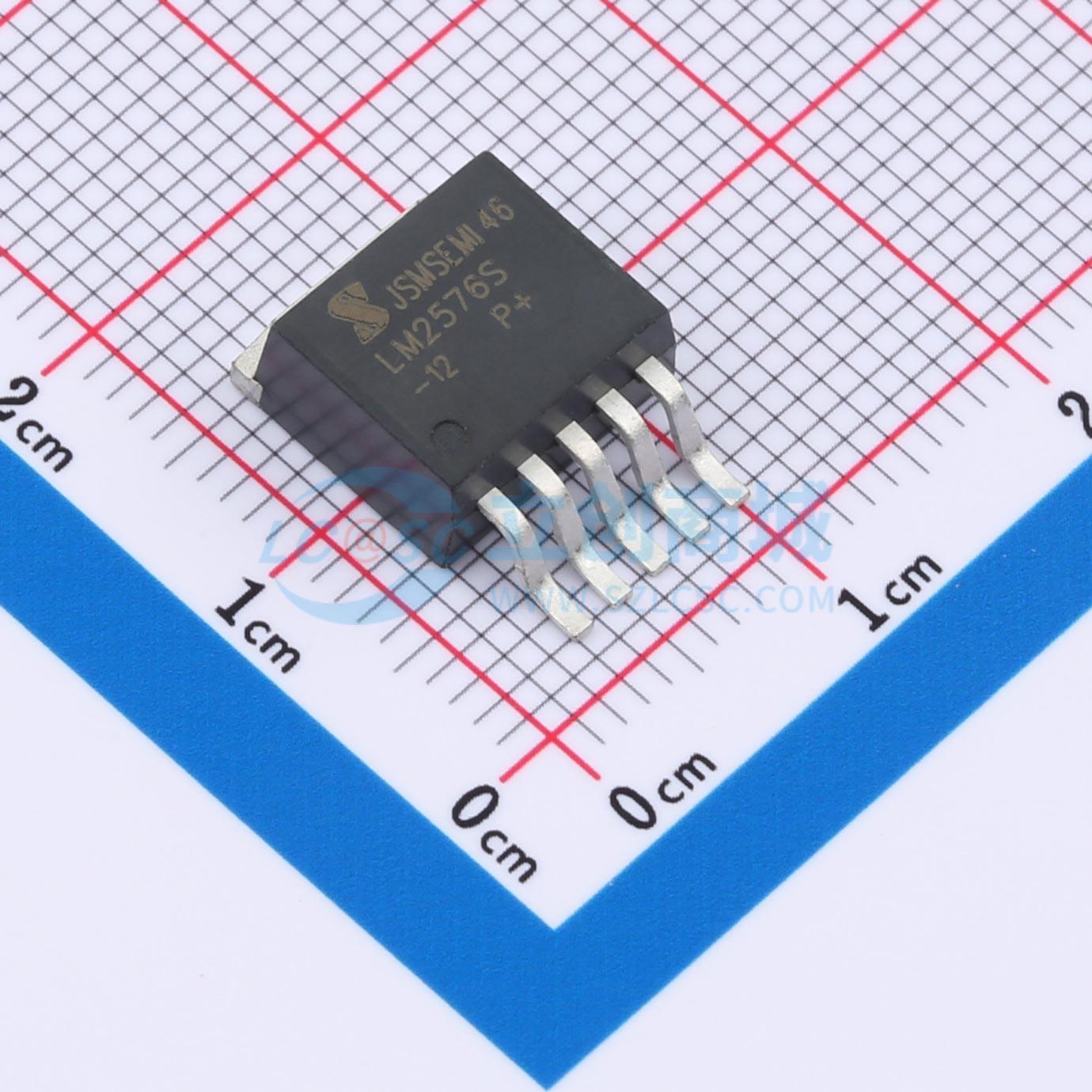

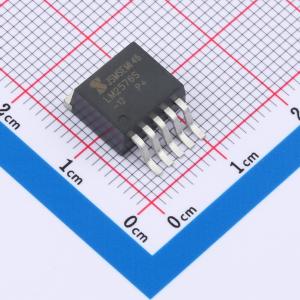

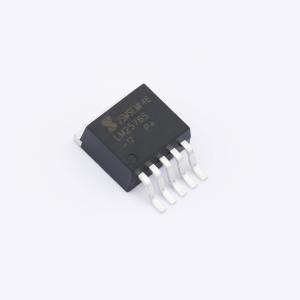

LM2576S-12-JSM
降压型 3A 4.5V~40V
- 描述
- LM2576S-12-JSM 是一款单片集成的降压型DC/DC转换器,能够驱动3A负载而无需外部晶体管。它具有内部补偿功能,确保良好的线路和负载调节性能。内置短路电流限制和过温保护功能,开关频率为52kHz,支持4.5V至40V的宽输入电压范围。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576S-12-JSM
- 商品编号
- C22470425
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2576系列是一款专为降压DC/DC转换器设计的单片IC，它能够驱动3A负载而无需额外的晶体管，从而节省板空间。外部关断功能可以通过逻辑电平控制，从而进入待机模式。内部补偿使反馈控制具有良好的线路和负载调节，而无需外部设计。 至于保护功能，过热关断可防止过温运行造成损坏，电流限制可防止输出开关过流运行。如果发生电流限制功能且ΔVFB降至0.5V以下，则开关频率将降低。
LM2576系列工作在52KHz的开关频率，与较低频率的开关稳压器相比，可以使用尺寸更小的滤波器元件。其他功能包括在指定输入电压和输出负载条件下，输出电压的保证容差为±4%，振荡器频率的容差为±10%。
这些芯片有TO263-5L和TO220-5L封装。
商品特性
- 3.3V、5V、12V及可调输出版本
- 输出电压可调范围从1.23V至37V
- 固定52kHz开关频率
- 电压模式非同步PWM控制
- 开/关停机控制输入
- 宽输入电压范围4.5V至40V
- 输出负载电流：3A
- 低功耗待机模式
- 内置芯片上开关晶体管
- 内部短路电流限制保护和过压保护(OVP)
