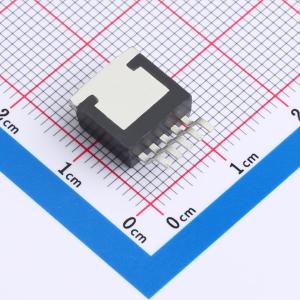

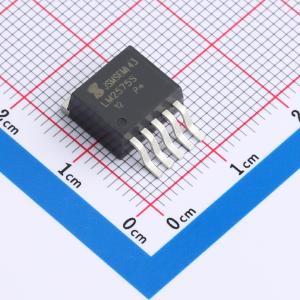

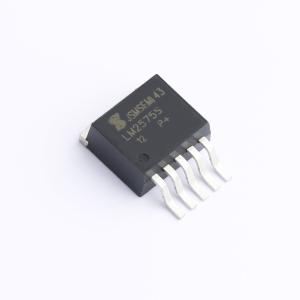

LM2575S-12-JSM
降压型 1A 4V~40V
- 描述
- LM2575S-12-JSM 是一款高效 DC-DC 降压转换器,最大输出电流为 1A,输入电压范围为 4V 至 40V。该系列转换器具有固定的输出电压 12V,适用于需要高精度输出电压的应用。该器件还具有过流保护和热关断功能,确保在过应力条件下安全运行。广泛应用于微控制器电源、医疗设备、工业电源和仪器仪表电源。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2575S-12-JSM
- 商品编号
- C22470434
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品特性
- 可与国半（National）的LM2575T/6T系列引脚对引脚替换
- 仅需4个支持元件的DC-DC降压或降压/升压转换器
- 固定或可调电压
- 预设输出电压为3.3V、5V和12V
- 宽输出电压范围，1.23V至35V
- 5V输出时典型效率为82%
- 宽输入电压范围，4V至40V
- 禁止/使能控制引脚
- 工业温度范围
- TO-220和TO-263封装
应用领域
- 微控制器电源
- 医疗设备
- 工业电源
- 仪器仪表电源
